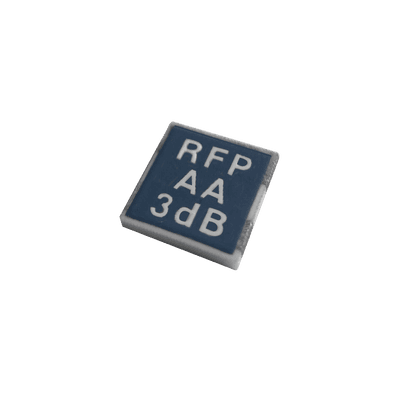

Atenuador en Línea de 3 dB para PCB en PA3-1AE3-RXRF.
Características
- Atenuación precisa de 3 dB con tolerancia ±0.40 dB
- Frecuencia operativa de DC a 2.5 GHz
- Potencia máxima de 8 Watts
- Baja VSWR de 1.20:1
- Diseño compacto 0.250" x 0.250" x 0.040"
- Resistencia de película gruesa sobre sustrato cerámico de óxido de berilio
- ver más
Modelo: C2-133
Marca: TPL COMMUNICATIONS
Q 395.16
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Principales
- Atenuador en línea de 3 dB para PCB
- Frecuencia: DC - 2.5 GHz
- Potencia: 8 Watts
- Elemento resistivo: Película gruesa
- Substrato: Cerámica de óxido de berilio
- Terminales: Plata de película gruesa
- Baja VSWR (1.20:1)
- 100% probado
Dimensiones
- Ancho: 0.250'
- Largo: 0.250'
- Espesor: 0.040'
- Área de recubrimiento: 0.055' x 0.085'
Procedimientos de Montaje
- Soldar la pieza en su lugar utilizando soldadura tipo 60/40 con un hierro de temperatura controlada (700°F).
- Taladrar vías térmicas a través de la PCB y rellenar con soldadura tipo 60/40.
- Para asegurar una buena conectividad térmica con el disipador de calor, taladrar y roscar el disipador y montar la placa PCB al disipador usando tornillos.
