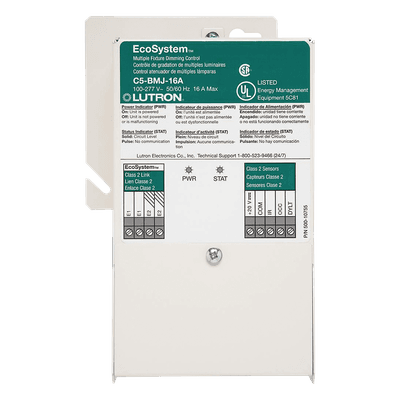

Modulo de atenuacion 16A ECOSYSTEM

Características

Módulo de atenuación 16A para control preciso
Compatibilidad completa con ecosistema Lutron existente
Diseño compacto 200×130×65 mm para fácil instalación
Rango de atenuación ajustable desde 100% hasta 1%
Soporte para operación continua sin interrupciones
Conformidad UL 916, CSA 184, NOM y CEC
ver más

Modelo: C5BMJ16A

Marca: LUTRON ELECTRONICS

Q 10,770.03

Precio sujeto a cambios.

Solicitar cotización

Descargas

C5BMJ16A

Equipos Relacionados

LINKEDPRO BY EPCOMLP-UT3-100-BU

Cable de Parcheo UTP Cat5e - 1 Metro (3.28 Pies) - Azul

Q 20.79

Ver producto

CHAROFILMG-50-431EZ

Charola Tipo Malla 66/100 mm, Acabado Electro Zinc, Hasta 105 Cables Cat6, Tramo de 3 Metros

Q 485.58

Ver producto

CHAROFILMG-50-433EZ

Charola Tipo Malla 66/200 mm, Acabado Electro Zinc, Hasta 210 Cables Cat6, Tramo de 3 Metros

Q 694.82

Ver producto

CHAROFILMG-51-420EZ

Clema mediana francesa, con acabado Electro Zinc

Q 9.22

Ver producto

CHAROFILMG-66-403EZ

Tornillo + tuerca milimétrico, con acabado Electro Zinc

Q 7.60

Ver producto

CHAROFILMG-51-KIT1EZ

Kit 1 para unir tramos de charolas, con acabado Electro Zinc

Q 21.16

Ver producto

UBIQUITILBE-M5-23

LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 916.36

Ver producto

LUTRON ELECTRONICSPHPMPA120WH

Modulo de poder 120V

Q 7,007.13

Ver producto

Especificaciones

Características principales

Módulo de atenuación 16A para control preciso
Compatibilidad completa con ecosistema existente
Diseño compacto para fácil instalación
Alta eficiencia energética garantizada
Soporte para operación sin interrupciones

Especificaciones eléctricas

Voltaje de operación: 100–277 V~ 50/60 Hz
Salida conmutable: 16 A Softswitch
Salida de control: 500 mA para dispositivos Lutron de 3 hilos
Alimentación sensores: 20 V-, máx. 50 mA
Capacidad de carga: 16 A para atenuación de múltiples luminarias

Características técnicas

Rango de atenuación: 100% a nivel mínimo (10% Eco-10, 5% Compact SE, 1% Hi-lume)
Memoria no volátil: Almacenamiento de datos por 10 años
Conformidad: UL 916, CSA 184, NOM, CEC
Protección: ESD ANSI/ESD S20.20, ANSI C62.41 Categoría A hasta 6 kV

Condiciones operativas

Temperatura: 32°F a 104°F (0°C a 40°C)
Humedad: <90% sin condensación
Altitud: Hasta 2000 m (6562 pies)
Aplicación: Uso interior exclusivamente

Dimensiones

A: 7.8 in (200 mm)
B: 5.0 in (130 mm)
C: 2.5 in (65 mm)

Compatibilidad

Eco-10
Hi-lume
PHPM-WBX-120-WH
PHPM-WBX-DV-WH
PHPM-WBX-277/DV

Carga atenuable

Incandescente
Halógena
MLV
ELV (requiere aprobación del fabricante para control de fase inversa)
Neón/Catodo frío
Balasto fluorescente Tu-Wire Lutron

Requisitos de instalación

Montaje en caja de conexiones estándar 4' x 4' (102mm x 102mm)
Separación mínima de 0.25' (6.4mm) entre cableado IEC PELV/NEC Clase 2 y voltaje de línea
Cableado entre módulo y balastros ≤500 ft (150m)
Cableado entre módulo y sensores según especificaciones del fabricante
Acometida y cables de carga conectados en caja de conexiones

Conexiones

EcoSystem bus (E1, E2): 22 AWG a 12 AWG (0.5mm² a 4.0mm²) cable sólido
Sensores IEC PELV/NEC Clase 2: 22 AWG a 12 AWG (0.5mm² a 4.0mm²) cable sólido
Conexión de 4 conductores: Hot conmutable, Hot atenuado, Neutro y Tierra

Certificaciones

UL 916 Listed
CSA 184 Certified
NOM
California Energy Commission Listed
Conforme a ISO 9001.2000
