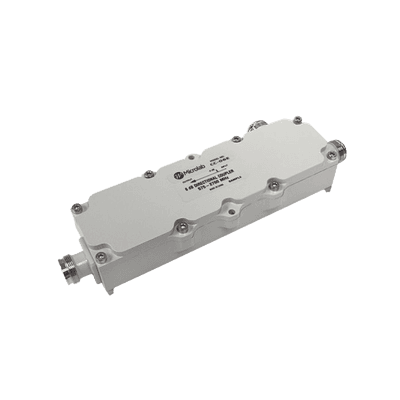

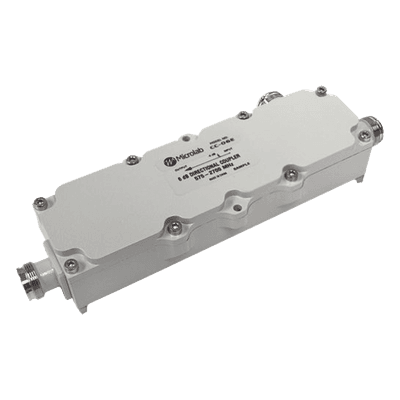

La serie CC-XX emplea un diseño de línea de cinta cónica que cubre de 575 a 2700 MHz. Las unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima de inserción. La amplia gama de valores de acoplamiento disponibles permite optimizar la distribución de señal en redes de acceso de radio distribuido pasivo (D-RAN). El rango de frecuencia soporta aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y la confiabilidad se ha mejorado significativamente.

Características principales

• Rango de frecuencia 575-2700 MHz para aplicaciones multibanda
• Acoplamiento de 8 dB con pérdida mínima de 0.84 dB
• Alta directividad de 20 dB y VSWR máximo 1.25:1
• Potencia promedio 300W con soporte de hasta 1 kW de pico
• PIM extremadamente bajo -161 dBc (-118 dBm)
• Conector 4.3-10 (F) triplaca con clasificación IP67

Especificaciones técnicas
