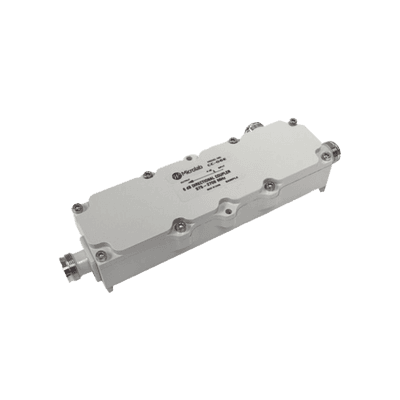

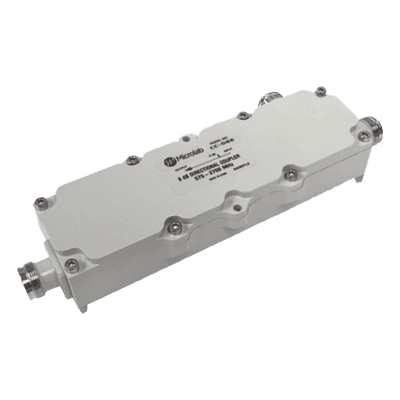

La serie CC-XX emplea un diseño de línea de cinta cónica que cubre de 575 a 2700 MHz. Las unidades acoplan una fracción definida de señal con alta directividad y pérdida mínima, optimizando la distribución de señal en redes de acceso de radio de distribuidor pasivo (D-RAN). El amplio rango de frecuencia habilita aplicaciones con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y dieléctrico de baja pérdida, la pérdida disipativa se ha minimizado y la confiabilidad mejorada significativamente.

Características principales

• Rango de frecuencia 575-2700 MHz para aplicaciones multibanda
• Acoplamiento de 30 dB con alta directividad (20 dB mínimo)
• Baja pérdida acoplada (0.04 dB máximo) y VSWR 1.25:1
• Potencia promedio 300 W con prueba de 1 kW
• PIM extremadamente bajo (-161 dBc) para señal limpia
• Protección IP67 y conectores 4.3-10 (F) triplaca

Especificaciones técnicas
