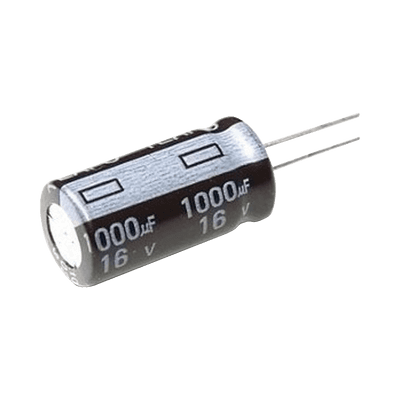

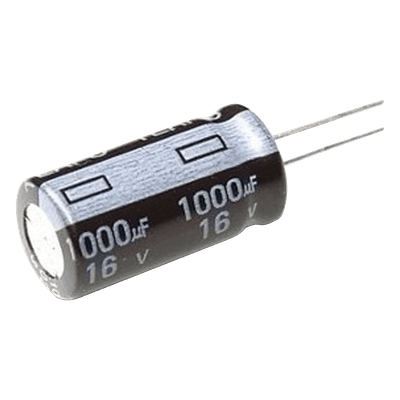

Capacitor Electrolítico de Aluminio / 1000 µF / 16 Vcc / Radial / 105 °C / 10 x 15 mm
Características
- Alta capacitancia de 1000 µF para filtrado eficiente de rizado
- Voltaje de operación 16 Vcc para circuitos de baja tensión
- Diseño radial con paso de 5.0 mm para montaje versátil en PCB
- Rango térmico extendido -40 °C a 105 °C para ambientes exigentes
- Corriente de rizado 640 mA a 120 Hz para estabilidad energética
- Vida útil de 2000 horas a 105 °C para durabilidad operativa
- ver más
Modelo: CE1000/16V
Marca: SYSCOM
Q 8.31
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Capacitor electrolítico de aluminio con configuración radial, diseñado para aplicaciones de filtrado, acoplamiento y desacoplamiento en circuitos electrónicos de baja tensión. Ofrece una capacitancia de 1000 µF con tolerancia de ±20%, operando a 16 Vcc en un rango térmico de -40 °C a 105 °C. Su corriente de rizado de 640 mA a 120 Hz garantiza estabilidad en condiciones de carga variable. Las dimensiones compactas de 10 x 15 mm y paso de terminales de 5.0 mm facilitan su integración en diseños de PCB con restricciones de espacio. La vida útil de 2000 horas a temperatura máxima asegura confiabilidad en equipos de uso continuo.
Características Generales
- • Capacitancia: 1000 µF (±20% a 120 Hz, 20 °C)
- • Voltaje de operación: 16 Vcc
- • Diseño: Radial, paso 5.0 mm
- • Dimensiones: 10 mm (diámetro) x 15 mm (longitud)
- • Rango térmico: -40 °C a 105 °C
- • Corriente de rizado: 640 mA (a 105 °C, 120 Hz)
- • Factor de disipación (tanδ): 0.16 (a 120 Hz, 20 °C)
- • Corriente de fuga: máximo 0.01CV o 3 µA (el mayor)
- • Vida útil: 2000 horas a 105 °C
- • Impedancia a 120 Hz: 0.16 Ω
Desempeño Eléctrico
- • Capacitancia: 1000 µF
- • Tolerancia: ±20%
- • Voltaje: 16 Vcc
- • Corriente de rizado: 640 mA
- • Factor de disipación: 0.16
- • Impedancia 120 Hz: 0.16 Ω
- • Impedancia -25 °C: 2x valor a 20 °C
- • Impedancia -40 °C: 4x valor a 20 °C
- • Factor multiplicación corriente: 1.00 a 120 Hz
Físicas y Térmicas
- • Diámetro (ψd): 10 mm
- • Longitud (L): 15 mm
- • Paso (P): 5.0 mm
- • Diámetro terminales: 0.6 mm
- • Longitud terminales: 1.5 mm
- • Temperatura: -40 °C a 105 °C
- • Vida útil: 2000 h a 105 °C
Especificaciones de Corriente
- • Corriente de fuga: máx. 0.01CV o 3 µA
- • Condición fuga: el mayor valor prevalece
- • Corriente rizado nominal: 640 mA
- • Frecuencia rizado: 120 Hz
- • Temperatura rizado: 105 °C
