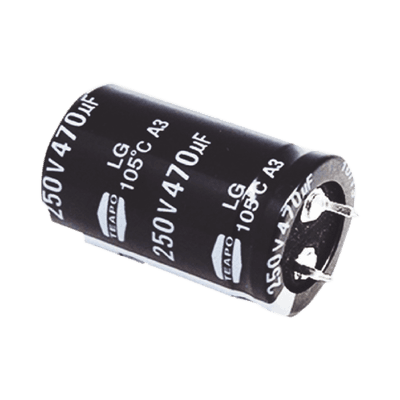

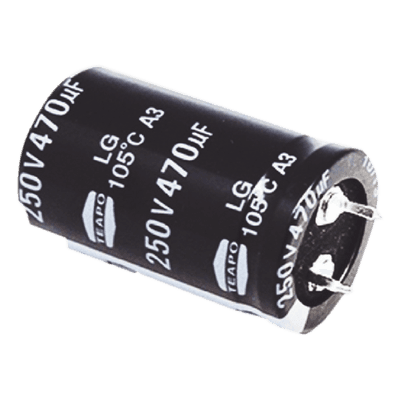

Capacitor Electrolítico de Aluminio / 470 µF / 250 VDC / 105 °C / 25 x 40 mm / Radial
Características
- Resistencia serie baja de 250 mΩ para reducir pérdidas energéticas
- Corriente de rizado de 8 A a 20 kHz para filtrado de alta frecuencia
- Vida útil extendida de 6000 horas a tensión nominal y 85 °C
- Operación estable en rango de -40 °C a +105 °C para entornos exigentes
- Tolerancia de capacidad ±20% para diseños de circuitos flexibles
- Fuga de corriente controlada de 353 µA para eficiencia energética
- ver más
Modelo: CE470/250V
Marca: SYSCOM
Q 111.59
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Capacitor electrolítico de aluminio en configuración radial diseñado para aplicaciones de filtrado, acoplamiento y desacoplamiento en circuitos eléctricos de potencia. Ofrece una capacidad de 470 µF con tensión nominal de 250 VDC, operación estable en temperaturas hasta 105 °C, y resistencia serie equivalente de 250 mΩ a 100 Hz que minimiza las pérdidas por disipación térmica. Su corriente de rizado de 8 A a 20 kHz lo hace apto para fuentes de alimentación conmutadas, inversores y sistemas de conversión de energía donde se requiere alta fiabilidad y durabilidad en condiciones térmicas adversas.
Características Generales
- • Tipo: Capacitor electrolítico de aluminio, montaje radial
- • Capacidad: 470 µF ±20%
- • Tensión nominal: 250 VDC
- • Rango de temperatura operativa: -40 °C a +105 °C
- • Resistencia serie equivalente (ESR): 250 mΩ a 100 Hz / 20 °C; 130 mΩ a 100 kHz / 20 °C
- • Corriente de rizado: 1.9 A a 100 Hz / 85 °C; 8 A a 20 kHz / 40 °C
- • Vida útil: 3000 hrs a tensión nominal y corriente de rizado / 85 °C; 6000 hrs a tensión nominal / 85 °C
- • Fuga de corriente: 353 µA a 5 min / 20 °C
- • Dimensiones: Diámetro 25 mm ±0.5 mm, Longitud 40 mm ±1 mm
Desempeño Eléctrico
Capacidad: 470 µF ±20%
Tensión nominal: 250 VDC
ESR (100 Hz, 20 °C): 250 mΩ
ESR (100 kHz, 20 °C): 130 mΩ
Corriente de rizado (100 Hz, 85 °C): 1.9 A
Corriente de rizado (20 kHz, 40 °C): 8 A
Fuga de corriente: 353 µA (5 min, 20 °C)
Físicas y Ambientales
Configuración: Radial
Diámetro: 25 mm ±0.5 mm
Longitud: 40 mm ±1 mm
Temperatura nominal: 85 °C
Rango de temperatura: -40 °C a +105 °C
Vida útil (carga completa, 85 °C): 3000 hrs
Vida útil (tensión nominal, 85 °C): 6000 hrs
Contenido del Paquete
• 1 capacitor electrolítico de aluminio radial 470 µF / 250 VDC
