Activación por medio de un Pulso momentáneo, el relevador se quedara activo hasta recibir otro pulso similar
Características
- Activación por pulso momentáneo con modo toggle
- Control simultáneo para dos barreras vehiculares
- 4 relevadores aislados con contactos NO, NC y COM
- Entradas para sensores magnéticos de posición
- Alimentación 12VDC @ 150mA
- Indicadores LED para estado de relevadores
- ver más

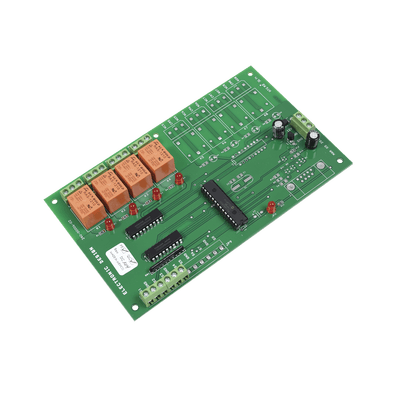

Modelo: CESL2
Marca: ELECTRONIC DESIGN
Q 3,076.41
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Funcionamiento
- Activación mediante pulso momentáneo, el relevador permanece activo hasta recibir otro pulso
- Tarjeta de control tipo latch (toggle) para control de barreras vehiculares
- Diseñada para configurar hasta dos barreras simultáneamente
- Operación mediante pulsos positivos en las entradas S1 (barrera 1) o S3 (barrera 2)
- Función de seguridad para evitar cierre de barrera cuando no está totalmente abierta
Características Técnicas
- Alimentación: 12VDC @ 150mA (con 4 relevadores activados)
- Entradas: 4 entradas de contacto seco (S1 a S4)
- Salidas: 4 relevadores aislados (K1 a K4) con contactos COM, NC y NO
- Indicadores: 4 LEDs para visualizar estado de los relevadores
- Dimensiones: 17.08 x 10.22 cm (6.725 x 4.025 pulgadas)
Conexiones
- Entradas: S1-S4 (contactos secos)
- Salidas: Relevadores aislados K1-K4 con contactos COM, NC y NO
- Alimentación: Conector JP10 (12V y GND)
- Indicadores: LEDs DS1-DS4 para estado de relevadores
Detalles de Instalación
- Conexión de sensores magnéticos a S2/S4 para detección de posición
- Puenteo de S2/S4 a GND si no se usa función de detección de posición
- Conexión de transformador 12VDC al conector JP10
- Todas las leyendas impresas en la tablilla para fácil identificación
