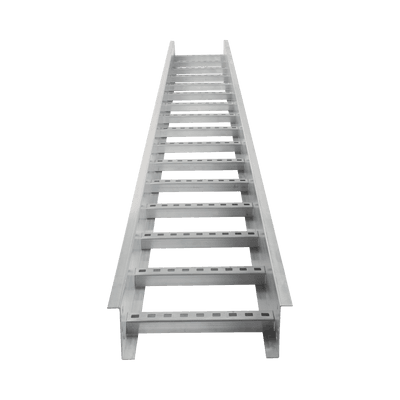

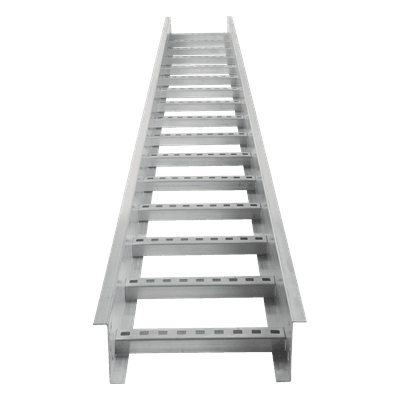

Escalera de Aluminio Portacables / Perfil Z / Peralte 3 1/4" /Paso 9" / Ancho 6" / 3.66 metros / Capacidad Máx. 137 Cables / Incluye Cople Union y Tornillería

Escalera de Aluminio Portacables / Perfil Z / Peralte 3 1/4" /Paso 9" / Ancho 6" / 3.66 metros / Capacidad Máx. 137 Cables / Incluye Cople Union y Tornillería
Escalera de Aluminio Portacables / Perfil Z / Peralte 3 1/4" /Paso 9" / Ancho 6" / 3.66 metros / Capacidad Máx. 137 Cables / Incluye Cople Union y TornilleríaEscalera de Aluminio Portacables / Perfil Z / Peralte 3 1/4" /Paso 9" / Ancho 6" / 3.66 metros / Capacidad Máx. 137 Cables / Incluye Cople Union y Tornillería

Características

  • Escalera de aluminio 'perfil Z' robusta y ligera
  • Peralte de 3 1/4 pulgadas para soporte óptimo
  • Ancho de 6 pulgadas para acomodar múltiples cables
  • Facilita gestión eficiente del flujo de aire
  • Instalación en paredes o techos para versatilidad
  • ver más

Modelo: CH-E89PX6AK

Marca: CHAROFIL

Q 1,098.65

Precio sujeto a cambios.
Solicitar cotización
CHAROFIL

Descargas

Capacidad de cables para Escalera de Aluminio peralte31-4Hoja de Especificaciones

Equipos Relacionados

Cople (Unión) para tubería rígida, PVC Auto-extinguible, de 32 mm
GEWISSDX-40-032

Cople (Unión) para tubería rígida, PVC Auto-extinguible, de 32 mm

Q 19.90
Ver producto
Conector de tubería rígida a caja (Racor), PVC Auto-extinguible, de 20 mm
GEWISSDX-43-220

Conector de tubería rígida a caja (Racor), PVC Auto-extinguible, de 20 mm

Q 47.21
Ver producto
Conector de tubería rígida a caja (Racor), PVC Auto-extinguible, de 32 mm
GEWISSDX-43-232

Conector de tubería rígida a caja (Racor), PVC Auto-extinguible, de 32 mm

Q 57.69
Ver producto
Conector (Racor) de tubería rígida a tubería flexible (Diflex), PVC Auto-Extinguible, 32 mm, IP65
GEWISSDX-43-432

Conector (Racor) de tubería rígida a tubería flexible (Diflex), PVC Auto-Extinguible, 32 mm, IP65

Q 15.56
Ver producto
Conector (Racor) de tubería flexible a caja, PVC Auto-Extinguible de 20 mm, IP55
GEWISSDX-54-020

Conector (Racor) de tubería flexible a caja, PVC Auto-Extinguible de 20 mm, IP55

Q 37.08
Ver producto
Conector (Racor) de tubería flexible a caja, PVC Auto-Extinguible de 25 mm, IP55
GEWISSDX-54-025

Conector (Racor) de tubería flexible a caja, PVC Auto-Extinguible de 25 mm, IP55

Q 45.75
Ver producto
Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa a Presión, 80×80×40 mm (Mayor Área Interna, Uso Exterior IP44, Material que no Propaga el Fuego y Libre de Hálogenos
GEWISSGW-44-003

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa a Presión, 80×80×40 mm (Mayor Área Interna, Uso Exterior IP44, Material que no Propaga el Fuego y Libre de Hálogenos

Q 45.39
Ver producto
Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada,100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos
GEWISSGW-44-004

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada,100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 77.77
Ver producto
Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada, 120x80x50 mm (Área interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos
GEWISSGW-44-005

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa Atornillada, 120x80x50 mm (Área interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 88.25
Ver producto
Caja Estanca de PVC Para Derivación y Conexión, 10 Entradas, Tapa Atornillada, 150x110x70 mm (Área interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos
GEWISSGW-44-006

Caja Estanca de PVC Para Derivación y Conexión, 10 Entradas, Tapa Atornillada, 150x110x70 mm (Área interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 134.91
Ver producto
Caja de derivación de PVC Auto-extinguible con 10 entradas, tapa atornillada, 190 x 140 x 70 MM, Para Exterior (IP55)
GEWISSGW-44-007

Caja de derivación de PVC Auto-extinguible con 10 entradas, tapa atornillada, 190 x 140 x 70 MM, Para Exterior (IP55)

Q 238.72
Ver producto
Caja Estanca de PVC Para Derivación y Conexión, 12 Entradas, Tapa Atornillada, 240x190x90 mm (Área interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos
GEWISSGW-44-008

Caja Estanca de PVC Para Derivación y Conexión, 12 Entradas, Tapa Atornillada, 240x190x90 mm (Área interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 314.49
Ver producto
Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa con Tornillo de 1/4" de Vuelta, 100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos
GEWISSGW-44-024

Caja Estanca de PVC Para Derivación y Conexión, 6 Entradas, Tapa con Tornillo de 1/4" de Vuelta, 100x100x50 mm (Área Interna), Uso Exterior IP55, Material que no Propaga el Fuego y Libre de Hálogenos

Q 77.77
Ver producto
Curva de radio estrecho para tubería rígida, recomendado para cables de datos, PVC Auto-extinguible, de 40 mm
GEWISSDX-40-140

Curva de radio estrecho para tubería rígida, recomendado para cables de datos, PVC Auto-extinguible, de 40 mm

Q 58.78
Ver producto
Ducto Cuadrado Embisagrado 10 x 10 cm, fabricado en lámina de acero al carbón, hasta 159 cables cat6, incluye cople con tornillería y 1 knock out por lado
CHAROFILCH-DC100X100L

Ducto Cuadrado Embisagrado 10 x 10 cm, fabricado en lámina de acero al carbón, hasta 159 cables cat6, incluye cople con tornillería y 1 knock out por lado

Q 665.15
Ver producto

Especificaciones

La Escalera de Aluminio portacables para cableado estructurado es un componente utilizado en la instalación de redes de telecomunicaciones y sistemas de cableado en edificios comerciales y data centers. Su función principal es proporcionar un soporte y un sistema de gestión para los cables y conductos que componen la infraestructura de cableado en un espacio determinado. Consta de una serie de travesaños o barras horizontales que se conectan a soportes verticales. Se instala en las paredes o techos del edificio, proporciona una estructura en la que los cables pueden ser colocados y asegurados de manera ordenada. Esto facilita la identificación de cables individuales, su reemplazo o mantenimiento, también contribuye a la gestión eficiente del flujo de aire y la disipación de calor en sistemas de cableado al tiempo que reduce el riesgo de enredos y daños.

Características Generales

  • Perfil: Z
  • Peralte (Alto): 3 1/4 Pulgadas
  • Ancho: 6 Pulgadas
  • Paso (Separación de Travesaños): 9 Pulgadas
  • Longitud: 3.66 metros
  • Capacidad Máxima: 137 Cables (cables Cat6 como referencia)
  • Resistencia: 74.4 Kg. a 1.8 m de distancia sin deformaciones
  • Ambientes de instalación: Interiores, exteriores, ambientes salinos, marinos, industria pesada, ambientes húmedos, sector comercial y lugares con ambientes controlados
  • Consideraciones: Considerar las derivaciones para cambios de trayectoria. Cuidar el radio de curvatura, dependiendo del cableado
  • Normas: NEMA-VE1, NEMA-VE2, NMX-J-511ANCE
  • Incluye: 12 Pzs de Tornillo tipo coche con 2 coples de 3 1/4 Pulgadas de Aluminio

Medidas importantes de la Escalera de Aluminio
