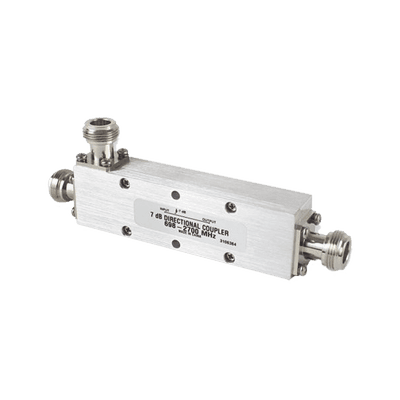

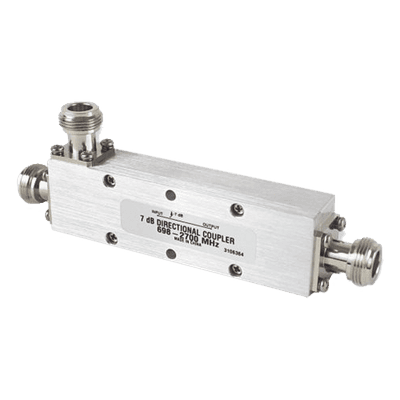

ACOPLADOR DIRECCIONAL 6DB 694-2700 50W TIPO N
Descripción
La serie CK-50N de Microlab de acopladores direccionales tipo N es un diseño de microstrip de cuarto de onda de varias secciones para aplicaciones en interiores que cubre todas las bandas inalámbricas de 694 a 2700 MHz. Las unidades acoplan una fracción definida de señal de 5 a 20 dB con reflexiones o pérdidas mínimas.
El amplio rango de frecuencias permite su uso con antenas multibanda y sistemas de cable con fugas y en estaciones base inalámbricas. Con uniones de soldadura mínimas y un dieléctrico de aire, la pérdida por disipación se ha minimizado y se ha mejorado la confiabilidad.
Estos acopladores direccionales también se pueden usar como divisores desiguales o tappers, que generalmente se especifican por la relación de potencia entre las salidas. Por conveniencia, estos se muestran en la tabla.
Características
Especificaciones
| Frecuencia: | 694 a 2700 MHz |
| Acoplamiento: | 6 ± 0,6 |
| Pérdida acoplada: | 1.25 |
| Energía: | 50W promedio* |
| Directividad: | 19dB mínimo |
| VSWR: | 1,25:1 |
| Conectores: | Tipo N (f), triple |
| Protección de ingreso: | IP64 |
| Peso: | 0.46875 |
