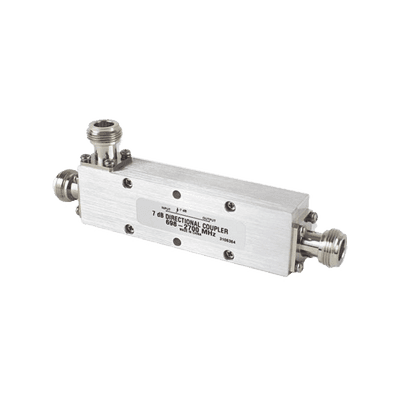

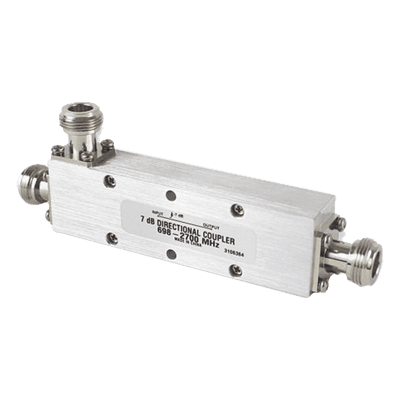

Los acopladores direccionales de esta serie emplean un diseño de microstrip de cuarto de onda multisección para aplicaciones en interiores, cubriendo todas las bandas inalámbricas de 694 a 2700 MHz. Las unidades acoplan una fracción definida de señal con reflexiones y pérdidas mínimas, permitiendo su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Gracias a uniones de soldadura reducidas y un dieléctrico de aire, la pérdida por disipación se minimiza significativamente mientras se mejora la confiabilidad a largo plazo. Estos dispositivos también funcionan como divisores desiguales o tappers, especificados por la relación de potencia entre sus salidas.

Características principales

• Acoplamiento de 10 dB con precisión de ±0.8 dB
• Rango de frecuencia 694-2700 MHz (multibanda completa)
• Potencia promedio de 50 W con disipación mínima
• Directividad mínima de 19 dB
• Conectores tipo N hembra
• Diseño compacto optimizado para sistemas DAS
• Arquitectura microstrip de cuarto de onda multisección
• Dieléctrico de aire para mínima pérdida por disipación
• Uniones de soldadura reducidas para mayor confiabilidad
• Operación como divisor desigual o tapper

Especificaciones técnicas
