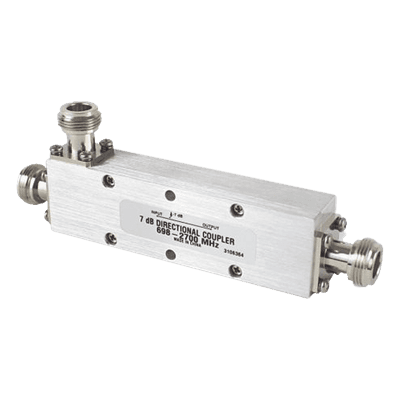

Los acopladores direccionales de la serie CK de MICROLAB emplean un diseño de microstrip de cuarto de onda multisección para aplicaciones en interiores, cubriendo todas las bandas inalámbricas de 694 a 2700 MHz. Estas unidades acoplan una fracción definida de señal con reflexiones y pérdidas mínimas, permitiendo su uso con antenas multibanda, sistemas de cable con fugas y estaciones base inalámbricas. Gracias a las uniones de soldadura mínimas y el dieléctrico de aire, la pérdida por disipación se ha reducido significativamente mejorando la confiabilidad operativa. Además, pueden funcionar como divisores desiguales o tappers, especificados por la relación de potencia entre sus salidas.

Características principales

• Acoplamiento de 30dB con mínimas pérdidas de inserción
• Rango de frecuencia 694-2700 MHz para cobertura multibanda
• Potencia promedio de 50W para aplicaciones de alta demanda
• Conectores tipo N hembra para compatibilidad estándar RF
• Diseño con dieléctrico de aire que minimiza pérdidas por disipación
• Directividad mínima de 19dB para excelente separación de señales
• Arquitectura microstrip de cuarto de onda multisección
• Uniones de soldadura mínimas para mayor confiabilidad
• Operación como divisor desigual o tapper según requerimiento

Especificaciones técnicas

Aplicaciones típicas
