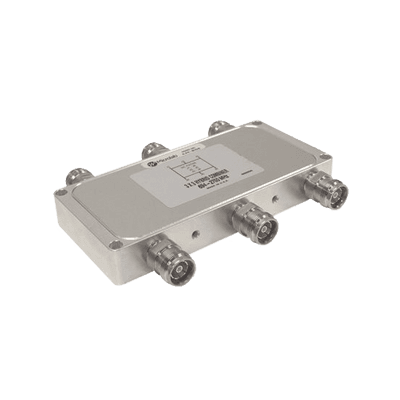

Combinador híbrido 3x3 / 694-2700MHz / 150W / -161dBc PIM / IP64 / Tipo N
Características
- Conexión de 3 entradas a 3 salidas sin pérdidas
- Aislamiento de 25 dB en todos los puertos
- Bajo VSWR para señal optimizada
- PIM especificado de -161 dBc para mínima interferencia
- Modelo con protección IP64 para exteriores
- Terminación de 50Ω requerida en puertos no utilizados
- ver más
Modelo: CM-80N
Marca: MICROLAB
Q 16,296.58
Precio sujeto a cambios.
Descargas

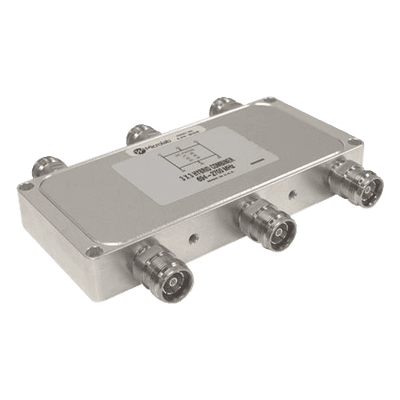

Combinador híbrido 3×3 para aplicaciones DAS
Este combinador híbrido 3:3 constituye una red fundamental para sistemas de distribución de antenas (DAS) en entornos de host neutral. Permite combinar hasta tres señales de entrada y distribuirlas a través de tres salidas independientes, ideal para alimentar diferentes tramos de cableado con una combinación esencialmente sin pérdidas. Todos los puertos no utilizados requieren terminación de 50Ω con potencia nominal adecuada para garantizar el rendimiento óptimo de la red. La versión con sufijo 'P' (por ejemplo, CM-80DP) incluye acabado con pintura para instalaciones en ambientes al aire libre.
Características principales
- Conecta 3 entradas a 3 salidas con distribución equilibrada
- Rango de frecuencia amplio: 694–2700 MHz
- Potencia continua promedio: 150 W por entrada
- Aislamiento de hasta 25 dB en todos los puertos
- Bajo VSWR para transmisión de señal optimizada
- PIM especificado de -161 dBc para mínima generación de interferencias pasivas
- Conectores tipo N con grado de protección IP64
- Modelo disponible con pintura para entornos exteriores (sufijo P)
Especificaciones técnicas
Configuración
3×3 (3 entradas / 3 salidas)
Rango de frecuencia
694 – 2700 MHz
Potencia por entrada
150 W continua (promedio)
Aislamiento
25 dB (todos los puertos)
PIM (Intermodulación pasiva)
-161 dBc
Conectores
Tipo N
Grado de protección
IP64
Terminación requerida
50 Ω en puertos no utilizados
Opción exterior
Sufijo 'P' para pintura protectora
Aplicación típica
Bloque de construcción esencial en cajas de combinación para sistemas DAS internos de host neutral, permitiendo distribución eficiente de señales móviles en edificios, estadios, aeropuertos y entornos corporativos.
