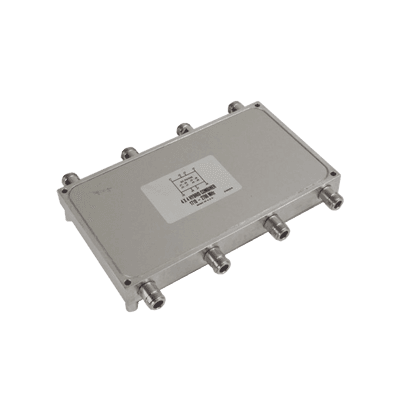

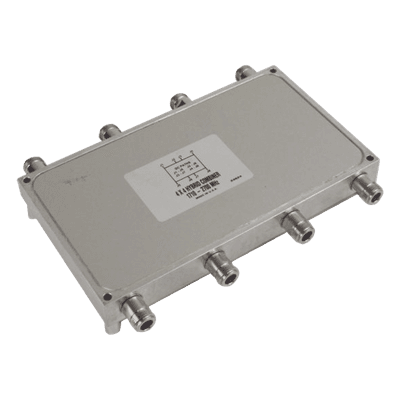

El combinador híbrido 4×4 constituye una matriz de cuatro acopladores híbridos de 3 dB configurados para dividir por igual las señales aplicadas a cualquiera de las cuatro entradas entre las cuatro salidas disponibles. Esta arquitectura permite la combinación simple de múltiples señales en la misma banda inalámbrica hacia un cable alimentador común, resultando ideal para sistemas de antena distribuida en edificios neutrales. Asimismo, posibilita la combinación desacoplada de cuatro señales de transmisor o receptor distribuidas equitativamente a cuatro antenas. Los puertos no utilizados requieren terminación externa en 50Ω con rendimiento PIM adecuado. La relación de fase de las salidas no es consistente en estos modelos, habiéndose optimizado especialmente para maximizar el aislamiento en bandas críticas.

Características principales

• Matriz híbrida 4×4 con acopladores de 3 dB
• Rango de frecuencia ultrancho: 694-2700 MHz
• Aislamiento entre puertos de hasta 30 dB
• PIM extremadamente bajo: -161 dBc
• Potencia nominal: 150 W por entrada
• Conectores tipo N industriales
• Clasificación de protección IP64
• Terminación requerida: 50Ω en puertos no utilizados
