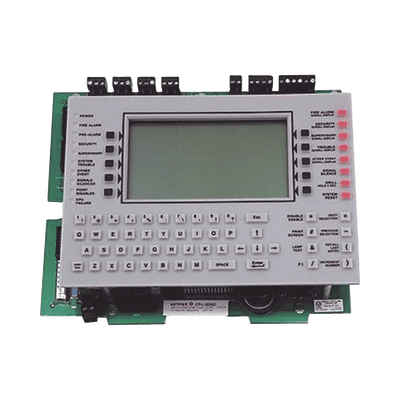

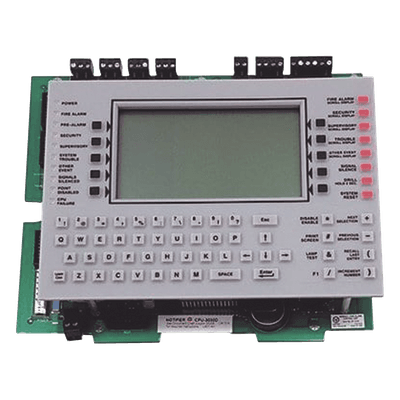

La unidad central de procesamiento CPU23030D constituye el núcleo operativo del panel de detección de incendio direccionable NFS2-3030 de la serie ONYX, orientado a instalaciones de mediana y gran escala. Integra de fábrica un teclado QWERTY completo y una pantalla LCD retroiluminada de 640 caracteres (en inglés) montados sobre el chasis del panel, permitiendo la programación, configuración y operación directa desde el gabinete sin requerir terminales externas. Administra hasta diez lazos de circuito de señalización (SLC) inteligentes, soportando configuraciones aisladas en estilo 4, 6 o 7 bajo el protocolo digital FlashScan, que garantiza tiempos de respuesta inferiores a 2 segundos para el sondeo completo de cada lazo. La arquitectura de red permite la interconexión de hasta 200 nodos en modo de alta velocidad o 103 nodos en red estándar, facilitando la expansión de sistemas distribuidos. Requiere la fuente de alimentación AMPS-24(E) para el funcionamiento del panel NFS2-3030.

Características Generales

• • Teclado QWERTY completo y pantalla LCD retroiluminada de 640 caracteres preinstalados en chasis
• • Soporta de 1 a 10 lazos SLC direccionables, aislados, estilo 4, 6 o 7
• • Capacidad de hasta 159 detectores y 159 módulos por lazo: 318 dispositivos por lazo, 3,180 por panel
• • Protocolo FlashScan: sondeo de hasta 318 dispositivos por lazo en menos de 2 segundos
• • Red de alta velocidad hasta 200 nodos, o red estándar hasta 103 nodos
• • Requiere fuente de alimentación AMPS-24(E) para operar el panel NFS2-3030
