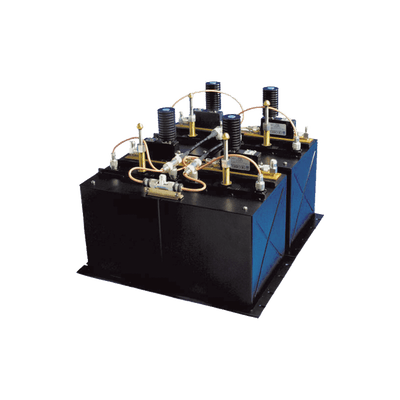

Combinador dB SPECTRA, en Panel /Rack 19",380-400 MHz,10 Canales, 100 kHz de Sep. N Hembras.

Especificaciones

Características Generales

Frecuencia de operación: 380-400 MHz
Número de canales: 10
Separación mínima entre canales: 100 kHz
Conectores de entrada: N Hembra
Montaje: Panel/Rack 19' EIA
Potencia por canal: 150 W
Material: Cobre con recubrimiento negro

Especificaciones Eléctricas

Aislamiento TX-TX: 65 dB (mínimo)
Aislamiento Antena-TX: 50 dB (mínimo)
Pérdida de inserción: 3.8 dB (típico a 10 canales)
Retorno de transmisor: 19 dB (mínimo)
Pérdidas mínimas: 2.3 dB (a 400 kHz de separación)

Especificaciones Mecánicas

Tamaño del cavity: 9.25 x 8.5 x 9.25' (235 x 215 x 235 mm)
Ancho: 19' (482.6 mm)
Profundidad: 15' (381 mm)
Rango de temperatura: -30 a +60°C
Peso neto: 190 lbs (86.4 kg)
Peso de envío: 200 lbs (90.9 kg)

Pérdida de Inserción

50 kHz: 9.6 dB
100 kHz: 6.6 dB
150 kHz: 5.3 dB
200 kHz: 4.6 dB
300 kHz: 4.1 dB
400 kHz: 3.8 dB

Opciones de Montaje

Panel/Rack 19' EIA
Expansión de canales (con o sin brida)
Kit de expansión de canales disponibles

Accesorios

DB4368DIN - Conector de salida 7/16 DIN
DB4368-WB* - Canal de expansión con brida
DB4368-WOB* - Canal de expansión sin brida
DB4368LDKT - Kit de actualización de carga 100W

Nota: Para separaciones de frecuencia menores a 100 kHz (50 kHz mínimo), se requiere el uso de kit de carga. Kits disponibles: DB434801LDKT, DB434802LDKT y DB434803LDKT con 1, 2 y 3 cargas respectivamente.

Dimensiones

Tamaño del cavity: 9.25 x 8.5 x 9.25' (235 x 215 x 235 mm)

Ancho: 19' (482.6 mm)

Profundidad: 15' (381 mm)

Altura: 30 unidades rack (52.5') (1333.5 mm)
