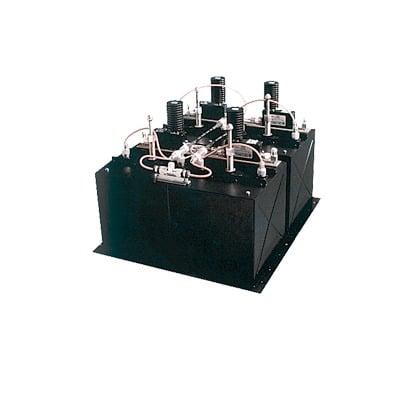

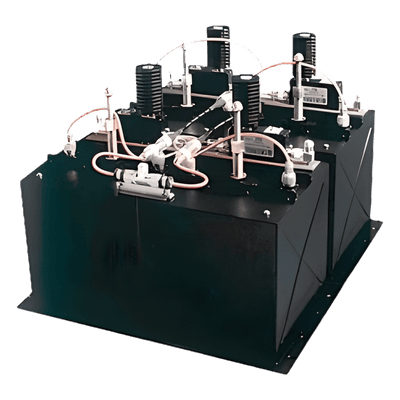

Combinador UHF / 5 Canales / 380-400 MHz / 100 kHz Separación / 150 W / Rack 19" 18 RU
Características
- Aislamiento TX-TX de 65 dB para operación simultánea sin interferencias
- Aislamiento antena-TX de 50 dB mínimo protege transmisores de señales reflejadas
- Cavidades de cobre sólido para estabilidad térmica y durabilidad en operación continua
- Pérdida de inserción optimizable desde 2.5 dB con separaciones mayores a 400 kHz
- Compatibilidad con separación de 50 kHz mediante kit opcional para mayor densidad espectral
- Conectores N hembra estandarizados para integración directa en infraestructura RF existente
- ver más
Modelo: DB-4368-5AA
Marca: DB SPECTRA
Q 320,771.54
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Combinador UHF de 5 canales diseñado para instalaciones de radiocomunicación profesional en banda 380-400 MHz. Permite la operación simultánea de múltiples transmisores con una única antena, reduciendo la infraestructura de torre y simplificando el sistema de RF. La construcción con cavidades de cobre sólido garantiza estabilidad térmica y baja deriva de frecuencia en condiciones de operación continua. El formato rack 19' de 18 RU facilita su integración en gabinetes estándar de estaciones base y centros de control. Incluye conectores N hembra en todas las entradas para compatibilidad con cableado coaxial convencional.
Características Generales
- 5 canales UHF en banda 380-400 MHz
- Separación mínima entre frecuencias: 100 kHz (50 kHz con kit opcional)
- Aislamiento TX-TX: 65 dB (mínimo)
- Aislamiento antena-TX: 50 dB (mínimo)
- Potencia de entrada: 150 W por canal
- Retorno de transmisor: 19 dB (mínimo)
- Conectores: N hembra en entradas
- Montaje: Rack 19', altura 18 RU
- Construcción: Cavidades de cobre sólido, acabado negro
- Temperatura de operación: -30°C a +60°C
Desempeño RF
| Rango de frecuencia | 380-400 MHz |
| Separación mínima | 100 kHz |
| Separación opcional | 50 kHz (con kit) |
| Aislamiento TX-TX | 65 dB mínimo |
| Aislamiento antena-TX | 50 dB mínimo |
| Potencia de entrada | 150 W |
| Retorno de transmisor | 19 dB mínimo |
| Pérdida de inserción (50 kHz) | 8.3 dB |
| Pérdida de inserción (100 kHz) | 5.3 dB |
| Pérdida de inserción (150 kHz) | 4.0 dB |
| Pérdida de inserción (200 kHz) | 3.3 dB |
| Pérdida de inserción (300 kHz) | 2.8 dB |
| Pérdida de inserción (≥400 kHz) | 2.5 dB |
Físicas y Eléctricas
| Construcción | Cavidades de cobre sólido |
| Acabado | Negro |
| Conectores | N hembra (entradas) |
| Formato de montaje | Rack 19' |
| Altura en rack | 18 RU |
| Temperatura de operación | -30°C a +60°C |
Contenido del Paquete
- Combinador UHF de 5 canales
- Hardware de montaje para rack 19'
