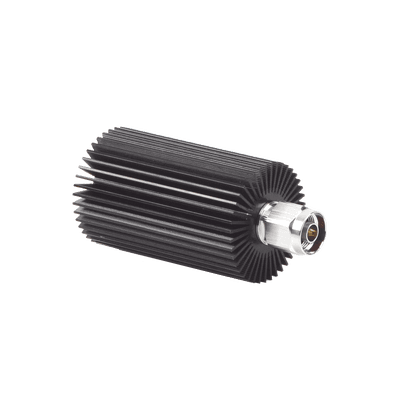

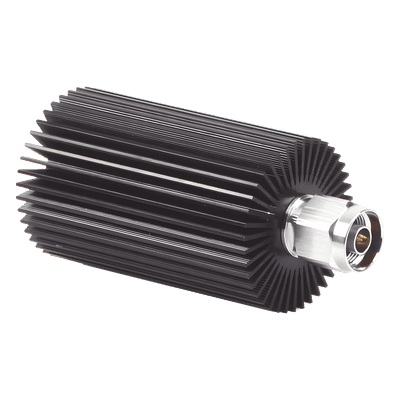

Carga Terminal RF / 50 Ω / 0-960 MHz / 25 dB Return Loss / 30 W / N Macho / 76.2 x 45.7 x 45.7 mm (3 x 1.8 x 1.8 in)
Características
- Absorción de energía RF con conector N macho robusto
- Rango de frecuencia ultralargo de 0 a 960 MHz
- Pérdida por retorno de 25 dB para protección de equipos
- Potencia continua de 30 W en formato compacto
- Compatible con circuladores e híbridos RF
- Montaje en cualquier posición con diámetro interior de aire
- ver más
Modelo: DB-4603-30
Marca: DB SPECTRA
Q 3,627.44
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Carga terminal de absorción diseñada para aplicaciones RF y microondas que requieren terminación precisa de 50 Ω. Opera en un rango de frecuencia continuo de 0 a 960 MHz con potencia nominal de 30 W, proporcionando una pérdida por retorno de 25 dB que minimiza reflexiones no deseadas en sistemas de comunicación. Su conector N macho garantiza acoplamiento mecánico seguro con circuladores e híbridos RF, mientras que la construcción con diámetro interior de aire optimiza el rendimiento eléctrico. Las dimensiones compactas y el peso reducido de 190 gramos facilitan su integración en equipos de espacio limitado con montaje en cualquier posición.
Características Principales
- Carga terminal de absorción con impedancia nominal de 50 Ω
- Potencia máxima continua de 30 W para aplicaciones de RF
- Conector N macho para conexión mecánica robusta
- Rango de frecuencia ultralargo: 0 - 960 MHz
- Pérdida por retorno de 25 dB para protección de equipos activos
- Dimensiones compactas: 76.2 x 45.7 x 45.7 mm (3 x 1.8 x 1.8 in)
- Peso de 190 gramos para fácil integración
- Diámetro interior de aire para optimización de rendimiento
- Montaje en cualquier posición sin degradación de especificaciones
- Compatible con circuladores e híbridos RF
Especificaciones Técnicas
Especificaciones Eléctricas
| Impedancia | 50 Ω |
| Potencia máxima | 30 W |
| Rango de frecuencia | 0 - 960 MHz |
| Pérdida por retorno | 25 dB |
Especificaciones Mecánicas
| Conector | N macho |
| Dimensiones | 76.2 x 45.7 x 45.7 mm |
| Dimensiones (in) | 3 x 1.8 x 1.8 in |
| Peso | 190 g |
Características Adicionales
| Tipo de carga | Absorción |
| Diámetro interior | Aire |
| Posición de montaje | Cualquier posición |
| Compatibilidad | Circuladores e híbridos RF |
Aplicaciones Típicas
Sistemas de RF y microondas, terminación de puertos en circuladores, aislamiento de híbridos RF, bancos de prueba de transmisores, estaciones base de comunicaciones, equipos de medición de redes vectoriales.
