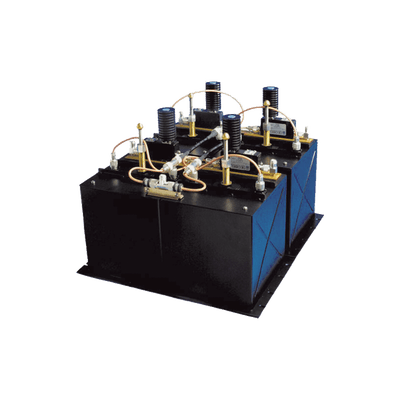

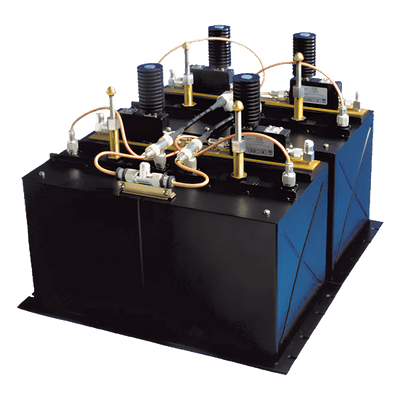

Combinador para Rack 19" / 380-400 MHz / 3 Canales / 100 kHz Separación / 150 W / 0.30 m (1 pie) Profundidad
Características
- Aislamiento TX-TX de 65 dB para operación simultánea sin interferencias
- Cavidades de cobre sólido para máxima eficiencia energética
- Diseño compacto con capacidad de expansión dual
- Operación estable de -30°C a +60°C en entornos críticos
- Retorno de transmisor ≥19 dB protegiendo equipos de RF
- Panel EIA 19" para integración estándar en infraestructura
- ver más
Modelo: DB4368-3AA
Marca: DB SPECTRA
Q 192,470.39
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Combinador multicanal diseñado para sistemas de radiocomunicación profesional en banda UHF de 380-400 MHz. Integra tres canales con separación mínima de 100 kHz, permitiendo la agregación eficiente de múltiples transmisores hacia una antena común. Su arquitectura de cavidades pasa banda en cobre sólido minimiza las pérdidas de inserción y mantiene aislamiento superior entre canales para operación simultánea sin degradación de señal. Construido en formato panel para rack 19' EIA, facilita su despliegue en centros de comunicaciones, infraestructura crítica y redes trunking donde la confiabilidad térmica y eléctrica son prioritarias.
Características Principales
- Aislamiento TX-TX: 65 dB mínimo para operación simultánea limpia
- Aislamiento antena-TX: 50 dB mínimo protegiendo transmisores
- Pérdida de inserción: 4.9 dB en configuración 3 canales a 100 kHz
- Retorno de transmisor: ≥19 dB para protección de etapas finales
- Cavidades pasa banda en cobre sólido con diseño compacto
- Capacidad de expansión dual para escalabilidad futura
- Rango térmico operativo: -30°C a +60°C
- Conectores N hembra estandarizados para interconexión RF
Especificaciones Técnicas
Eléctricas
Frecuencia: 380-400 MHz
Canales: 3
Separación mínima: 100 kHz
Potencia por canal: 150 W
Aislamiento TX-TX: 65 dB (mín.)
Aislamiento antena-TX: 50 dB (mín.)
Pérdida de inserción: 4.9 dB
Retorno transmisor: 19 dB (mín.)
Conectores: N hembra
Mecánicas y Ambientales
Montaje: Panel rack 19' EIA
Ancho panel: 19' (482.6 mm)
Profundidad: 15' (381 mm / 1.25 pies)
Dimensiones cavidad: 9.25 x 8.5 x 9.25' (235 x 215 x 235 mm)
Material cavidad: Cobre sólido
Acabado: Negro
Temperatura operación: -30°C a +60°C
Tipo cavidad: Pasa banda
Expansión: Dual
