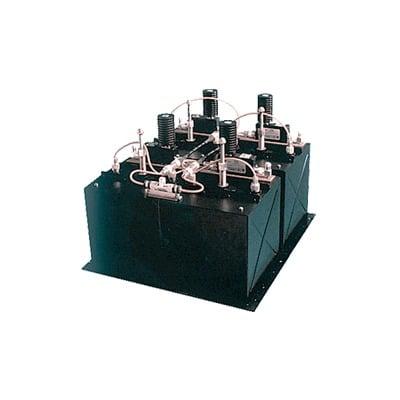

Combinador dB SPECTRA, en Panel para Rack 19", 450-470 MHz, 5 Canales, 100 kHz de Sep. 150 Watt, N Hembras.

Combinador dB SPECTRA, en Panel para Rack 19", 450-470 MHz, 5 Canales, 100 kHz de Sep. 150 Watt, N Hembras.

Características

  • Combinador 5 canales UHF 450-470 MHz
  • Separación mínima de 100 kHz entre canales
  • Conectores N hembra para alta potencia
  • Potencia de entrada hasta 150 W
  • Aislamiento Tx-Tx superior a 65 dB
  • Diseño compacto en panel 19" rackeable
  • ver más

Modelo: DB4368-5B

Marca: DB SPECTRA

Q 265,619.77

Precio sujeto a cambios.
Solicitar cotización
DB SPECTRA

Descargas

DB4368_Series

Especificaciones

Características Principales

  • Rango de frecuencia: 450-470 MHz
  • Número de canales: 5
  • Separación mínima entre frecuencias: 100 kHz
  • Conectores de entrada: N Hembra
  • Potencia de entrada: 150 W
  • Montaje en rack 19' EIA

Rendimiento Eléctrico

  • Aislamiento Tx a Tx: >65 dB (mínimo)
  • Aislamiento Antena a Tx: >50 dB (mínimo)
  • Aislamiento en frecuencias de transmisión: >17 dB a 1.5 MHz de desviación
  • Pérdida de inserción: Ver tabla específica
  • Relación de onda estacionaria (VSWR): >19 dB
Características Mecánicas
  • Profundidad: 17.6' (estándar)
  • Temperatura de operación: -30°C a +60°C
  • Construcción: Panel negro
  • Cavidades de cobre sólido de 8'
Características de Diseño
  • Cavidades de cobre sólido de 8' para alto rendimiento en paquete compacto
  • Permite espaciado de canales de 100 kHz con baja pérdida de inserción
  • Hasta 50 kHz de separación con cargas aisladoras opcionales
  • Aisladores de doble unión para alto aislamiento Tx-Tx
  • Diseñado para ajuste y expansión en campo
Aplicación Típica

Sistema de combinación UHF para estaciones base de comunicaciones, permitiendo la combinación de múltiples transmisores en una única antena con alto aislamiento entre canales.

Accesorios Disponibles
  • Kit PIM con conector DIN
  • Kit de expansión de canales
  • Kit de carga de 100W (DB4368LDKT)
Opciones de Expansión
  • DB4368-WOB-x: Kit de expansión de 1 canal
  • DB4368-WB-x: Kit de expansión de 1 canal + panel frontal
  • DB4368-2WB-x: Kit de expansión de 2 canales + panel frontal

Notas Importantes

  • Para espaciado de canales de 50-100 kHz, es necesario el kit de carga de 100W (DB4368LDKT)
  • Las especificaciones están sujetas a cambio sin previo aviso
