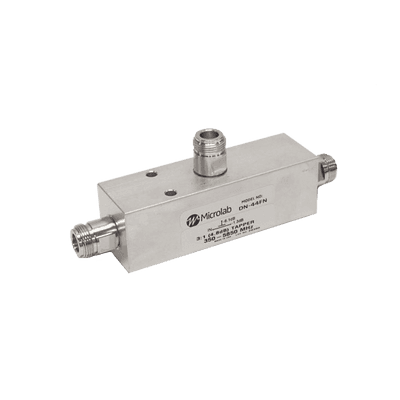

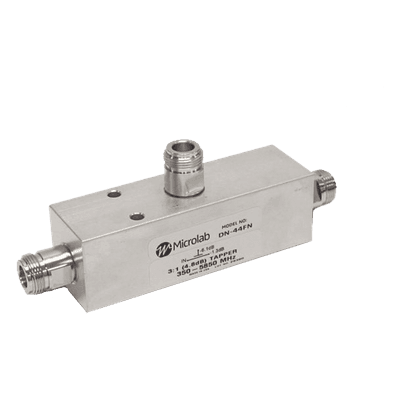

Separador de señal RF / División 2:1 / 350-5930 MHz / 500W promedio / PIM -161 dBc / IP67 / Tipo N
Características
- División asimétrica de 1000:1 a 2:1 con mínimas pérdidas
- VSWR de entrada 1.3:1 optimizado en bandas 700-2500 MHz
- Dieléctrico de aire con pocas uniones soldadas para alta confiabilidad
- Peso reducido de 380 g con soporte de fijación a pared incluido
- Potencia de pico 3 kW para picos de tráfico celular intenso
- Exclusión de banda 1550-1650 MHz para evitar interferencias
- ver más
Modelo: DN-34FN
Marca: MICROLAB
Q 2,940.40
Precio sujeto a cambios.
Descargas
La serie DN-x4FN de tappers para RF divide señales celulares de alta potencia en proporciones fijas de 1000:1 a 2:1 con reflejos y pérdidas mínimos en el rango de 350 a 5930 MHz, excluyendo la banda de 1550 a 1650 MHz para prevenir interferencias indeseadas. Su diseño asimétrico innovador garantiza excelente VSWR de entrada y uniformidad de acoplamiento incluso en divisiones de 2:1. La construcción con dieléctrico de aire y mínimas uniones soldadas reduce pérdidas pasivas y eleva la confiabilidad en despliegues críticos de infraestructura inalámbrica.
Características principales
- División asimétrica configurable de 1000:1 hasta 2:1
- Rango de frecuencia 350-5930 MHz (excluye 1550-1650 MHz)
- VSWR de entrada 1.3:1 en banda 700-2500 MHz
- PIM extremadamente bajo de -161 dBc para sistemas multicarrier
- Potencia promedio 500 W, potencia de pico 3 kW
- Diseño ligero de 380 g con grado de protección IP67
- Soporte de fijación a pared incluido para instalación sencilla
- Conectores Tipo N para compatibilidad estándar de infraestructura
Especificaciones técnicas
Relación de división
1000:1 a 2:1
Rango de frecuencia
350 - 5930 MHz
Excluye 1550-1650 MHz
VSWR de entrada
1.3:1
@ 700-2500 MHz
PIM (Intermodulación pasiva)
-161 dBc
Potencia promedio / pico
500 W / 3 kW
Peso
380 g
Grado de protección
IP67
Conectores
Tipo N
Diseño constructivo
Dieléctrico de aire
Mínimas uniones soldadas
Accesorio incluido
Soporte de fijación a pared
Variantes disponibles: series DN-x4FD (conectores 7-16) y DN-x4FE (conectores 4.3-10) para compatibilidad con diferentes estándares de infraestructura.
