Modelo: DS1202Z-E
Marca: SYSCOM

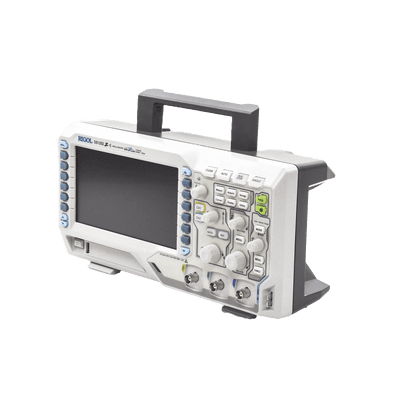

Osciloscopio Digital RIGOL de 2 Canales, 200 MHz, 1 GS/s.
Ancho de banda de 200 MHz con frecuencia de muestreo de 1 GS/s para análisis preciso de señales analógicas.
Profundidad de memoria de 25 Mpts en canal sencillo y 12 Mpts en doble canal para análisis detallado.
Interfaces USB host, USB dispositivo, LAN y salida auxiliar para integración en sistemas de medición.
Grabación y reproducción de formas de onda en tiempo real hardware de hasta 60,000 cuadros para análisis posterior.
Funciones de disparo y decodificación para buses seriales RS232/UART, I2C y SPI para análisis de protocolos.
Operaciones matemáticas avanzadas incluyendo FFT, integración, diferenciación, filtrado y operaciones lógicas.
Subida, bajada, subida/bajada con sensibilidad ajustable según nivel de voltaje.
Ancho de pulso positivo/negativo (mayor que, menor que, dentro de intervalo), rango: 8 ns a 10 s.
Detección de pulsos que no alcanzan niveles de voltaje completos, polaridad positiva/negativa.
Entrada, salida, tiempo en ventana de voltaje, tiempo de ventana: 8 ns a 10 s.
Pendiente positiva/negativa (mayor que, menor que, dentro de intervalo), tiempo: 8 ns a 10 s.
Soportes NTSC, PAL/SECAM, 480P, 576P para análisis de señales de video.
Configuración de patrón H, L, X para análisis de señales digitales.
Patrón H, L, X con condiciones >, <, <>, tiempo de duración: 8 ns a 10 s.
Tiempo de setup: 8 ns a 1 s, tiempo de hold: 8 ns a 1 s para análisis de tiempos digitales.
Borde subida/bajada, tiempo de inactividad: 16 ns a 10 s, número de borde: 1 a 65535.
Borde subida/bajada/subida-bajada, tiempo de timeout: 16 ns a 10 s.
