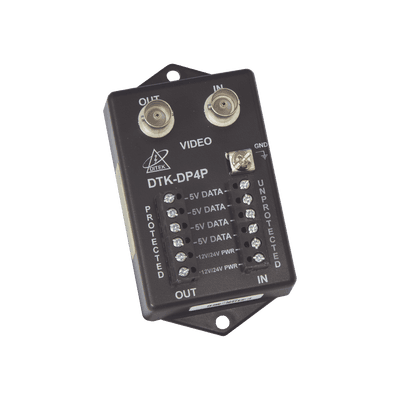

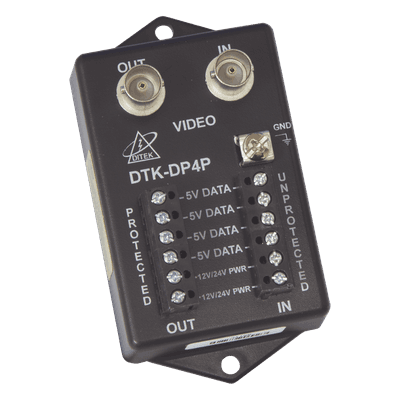

Protector para alimentación, datos y video para cámara PTZ de 12 Vcc-24 Vca, conector BNC y terminal

Protector para alimentación, datos y video para cámara PTZ de 12 Vcc-24 Vca, conector BNC y terminal
Protector para alimentación, datos y video para cámara PTZ de 12 Vcc-24 Vca, conector BNC y terminal
icono

Modelo: DTK-DP4P

Marca: DITEK

Q 2,232.03

Precio sujeto a cambios.
Solicitar cotización
DITEK

Descargas

Características Principales

  • Protección para alimentación, video y datos en cámaras PTZ
  • Protección para 12 Vcc y 24 Vca
  • Conector BNC y terminales de tornillo
  • Tecnología SAD de multi-etapa
  • Único punto de tierra
  • Garantía Limitada de 10 Años

Aplicaciones

  • Protección de cámaras PTZ sensibles
  • Protección de circuitos de alimentación, video y datos
  • Instalaciones con conectores BNC
  • Sistemas de seguridad con cámaras PTZ
Protección Eléctrica
  • Alimentación: 24 Vca / 12 Vcc
  • Corriente: 5 Amperios
  • Video: Hasta 10 MHz
  • Datos: RS-422
  • Voltaje de sujeción video: 2.8VDC
  • Voltaje de sujeción datos: 6.8VDC
Características Físicas
  • Dimensiones: 3.86' x 2.09' x 1.37' (98mm x 53mm x 35mm)
  • Peso: 2.56 onzas (73 gramos)
  • Temperatura de operación: -40°C a 70°C
  • Carcasa: ABS (termoplástico)
Protección contra Sobretensiones
  • Video: 10,000A (10/1000µs)
  • Alimentación: 2,000A (8/20µs)
  • Datos: 114A (10/1000µs)
  • Tiempo de respuesta: <1 picosegundo

Compatibilidad

  • Conector BNC para video
  • Terminales de tornillo #22-#14 AWG
  • Impedancia de 75Ω

Selector de Producto

  • Cámaras PTZ con Coax: DTK-DP4P
  • Cámaras PTZ con Balun: DTK-DP4PBP
  • Cámaras PTZ con Par Trenzado: DTK-DP4PTPV

Conexiones

  • BNC a terminales #22-#14 AWG
  • Conexión de alimentación/datos por terminales de tornillo
  • Video: BNC

Especificaciones de Rendimiento

  • Pérdida de inserción: <2dB hasta 8MHz
  • Pérdida de retorno: >15dB hasta 8MHz
  • Rechazo en modo común: >40dB @ 8MHz

Modos de Protección

  • Video: Centro a escudo y escudo a tierra
  • Alimentación/Datos: Todas las líneas a tierra

Instalación

  • Diseño compacto para fácil instalación
  • Punto de tierra integrado
  • Instalación en ruta de alimentación y señal a la cámara PTZ

Modelos Disponibles

  • DTK-DP4P - Para conexión con coaxial
  • DTK-DP4PBP - Con conversión Balun pasivo
  • DTK-DP4PTPV - Para par trenzado

Diagrama

Diagrama del protector DTK-DP4P
