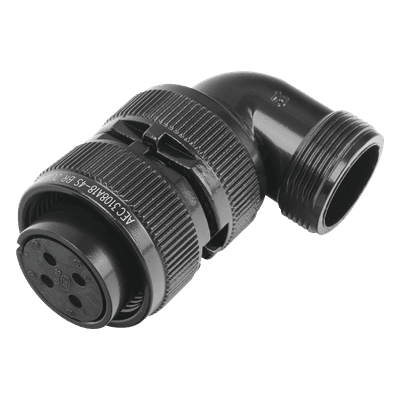

Conector Plug en Ángulo Recto de 4 Contactos Hembra Soldables para Radio de Locomotora.

Especificaciones técnicas

• Tipo de Conector: Ángulo Recto de 4 Contactos Hembra
• Especial para Cable: AWG 14-12
• Modo de Ensamble: Terminal Soldable
• Cuerpo: Plateado en Negro
• Contacto Central: Estañado
• Aislante Dieléctrico: Delrin
• Shell Size: 8S (según especificación MS3108A)
• Thread Class: 2B ±.005 para shell, 2A para thread Z
• Dimensiones críticas: L=0.531', U=0.896', V=0.741', W=0.375', Z=0.562'
• Thread Shell: .5000-28UNEF
• Thread Z: .5000-28UNEF
• Lockwire Holes: .045 dia. mínimo en todos los modelos

Aplicaciones

• Sistemas de radio para locomotoras
• Equipos de comunicación ferroviaria
• Sistemas de control y señalización
• Instalaciones industriales robustas
• Aplicaciones que requieren conector de 90° para optimización de espacio
• Sistemas con requisitos de thread .5000-28UNEF para montaje

Conector diseñado para aplicaciones de radio en locomotoras con montaje en ángulo recto que optimiza el espacio en gabinetes de control.

Terminales soldables proporcionan conexiones robustas y confiables para entornos ferroviarios con vibraciones y condiciones adversas.

Aislante dieléctrico de Delrin ofrece resistencia química y estabilidad dimensional para aplicaciones industriales exigentes.

Dimensiones críticas del shell 8S: L=0.531', U=0.896', V=0.741' con thread .5000-28UNEF en ambas conexiones para montaje estandarizado.

Thread Class 2B ±.005 para el shell y Class 2A para thread Z aseguran tolerancias precisas en aplicaciones ferroviarias.

Agujeros para lockwire de .045' diámetro mínimo permiten sistemas de seguridad adicionales en aplicaciones críticas.
