Un cable compuesto fotoeléctrico es un cable compuesto que integra fibras y alambres de cobre para proporcionar transmisión de datos y funciones de alimentación remota para terminales
Especificaciones
Características Principales:
- Tipo de cable compuesto fotoeléctrico: Cable derivado
- Entorno de instalación: Interior
- Embalaje: Independiente
- Tipo de puerto: Compuesto fotoeléctrico prefabricado XC/UPC pequeño y microconectores en ambos extremos
- Temperatura de trabajo: –10°C a +60°C
- Temperatura mínima de instalación: –10°C
- Tensión de funcionamiento nominal (CC): 48-56 V
- Corriente de funcionamiento nominal (CC): 0,25 A
- Potencia máxima: Cuando la longitud del cable compuesto fotoeléctrico del alimentador es de 20 m, la longitud máxima de la rama fotoeléctrica es de 80 m. Cuando la longitud del cable compuesto fotoeléctrico del alimentador es de 2 m, la longitud máxima de la rama fotoeléctrica es de 150 m.
- Clasificación retardante de llama: UL94-V0

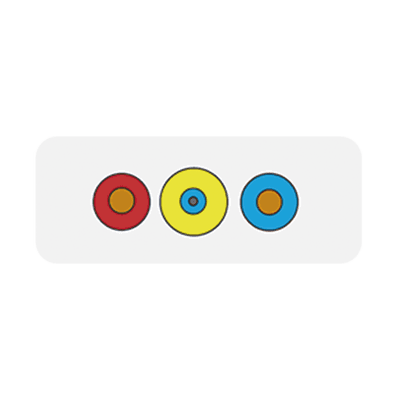

Dimensiones y estructura del cable fotoelectrico compuesto:
- Fibra Núcleos de fibra: 1
- Tipo de fibra: G.657A2
- Tubo apretado: Diámetro: 0,6 mm, Material: LSZH
- Material del conductor: Cobre, Diámetro: Calibre 26, Cantidad: 2
- Material de la cubierta aislante: PVC, Color Polo positivo: rojo; Polo negativo: azul, Espesor: 0,3 mm
- Compuesto fotoeléctrico funda de cable: Material PVC, Color Blanco marfil
- Dimensiones del cable fotoeléctrico compuesto: 1,8 mm x 4,2 mm
- Peso del cable fotoeléctrico compuesto: 12 kg/km
- Longitud del cable fotoeléctrico compuesto: 20 m
- Radio mínimo de curvatura estático: 18 mm
- Radio mínimo de curvatura dinámico: 36 mm
Especificaciones ópticas y mecánicas de conectores:
- Tipo de conector: Conector compuesto fotoeléctrico XC/UPC
- Dimensiones: 6,5 mm x 6 mm x 27 mm
- Pérdida de inserción: ≤ 0,50 dB
- Pérdida de retorno: ≥ 50 dB
- Tensión: 70N
- Tiempos de inserción: ≥ 50 veces
Especificaciones eléctricas de cables:
- Resistencia de aislamiento: ≥ 500 MΩ; probado usando 500 V CC a temperatura normal durante 1 minuto
- Tensión soportada dieléctrica: Corriente de fuga inferior a 0,5 mA a 1000 V durante 1 minuto
- Prueba de conectividad: Sin cortocircuito ni circuito abierto a temperatura normal
- En resistencia Rtest: ≤ (Rcable) + 2 x 50 mΩ
