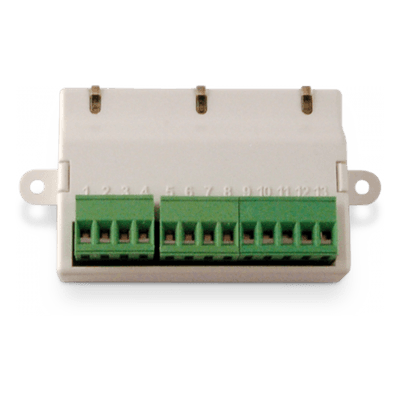

Módulo de Entrada-Salida | Analógico Direccionable | Entrada Supervisada | Salida Contacto Limpio / Aislador de Cortocircuito / Certificado EN54-17 EN54-18
Características
- Aislador de cortocircuito integrado certificado EN54-17
- Consumo ultra bajo de 80 µA en reposo
- Relé de contacto limpio programable 1A / 30V
- Entrada supervisada para alarma, aviso y avería
- Salida supervisada para sirenas y dispositivos acústicos
- Diagnóstico visual con 3 LEDs multicolor
- ver más
Modelo: EM-312SR
Marca: INIM ELECTRONICS
Q 1,073.70
Precio sujeto a cambios.
INIM Electronics · EM312SR · Detección de Fuego
El puente entre el loop y el mundo exterior.
Un módulo de entrada/salida direccionable que escucha, decide y actúa. Con aislador de cortocircuito integrado y doble certificación EN54, consume solo 80 µA en reposo y entrega un relé de contacto limpio de 1A a 30V. Diseñado para conectar el mundo físico al loop de detección sin añadir complejidad.
Certificación
El loop se rompe. El sistema no.
Cada EM312SR lleva un aislador de cortocircuito que desconecta el tramo afectado en milisegundos, manteniendo el resto del loop operativo. La norma EN54-17 lo exige; la EN54-18 certifica además su función como dispositivo de entrada/salida. Una sola pieza, dos certificaciones, cero concesiones.
Eficiencia
80 microamperes. Menos de lo que consume un LED apagado.
En reposo, el EM312SR demanda 80 µA del loop — una fracción mínima que permite poblar instalaciones densas sin comprometer la capacidad de la central. En alarma, sube a 20 mA puntuales para activar lo que haga falta: sirenas, electroimanes, lampeggiatori. El resto del tiempo, prácticamente no existe.
Versatilidad
Una entrada. Dos salidas. Infinitas combinaciones.
La entrada supervisada monitorea contactos externos con resistencias de 22 kΩ en reposo y 2.2 kΩ en alarma — detecta alarma, aviso y avería de forma independiente. La salida supervisada controla sirenas y dispositivos óptico-acústicos con supervisión de fin de línea. Y el relé de contacto limpio (NO/NC, 1A @ 30V) cierra el circuito donde se necesite: puertas cortafuegos, electroimanes, sistemas de ventilación.
Instalación
19 milímetros de profundidad. Cabe donde otros no.
Con apenas 19 mm de fondo sin terminales, el EM312SR se instala en cajas eléctricas estándar de 100×60×40 mm. Los 3 LEDs multicolor entregan diagnóstico visual inmediato: rojo para alarma, amarillo para fallo o aislador activo, verde para salidas operando. Sin abrir el panel, sin conectar la laptop. Compatible exclusivamente con el protocolo OpenLoop de INIM Electronics.
Casos de Uso
Diseñado para cada escenario de detección.
Corporativo
Control de puertas cortafuegos y activación de sirenas por piso en torres de oficinas.
Salud
Supervisión de contactos de puerta en áreas restringidas y activación de alarmas visuales.
Hoteleria
Integración con sistemas de HVAC para paro de ventilación por detección de humo en habitaciones.
Industria
Monitorización de contactos de sprinklers y activación de electroimanes en naves industriales.
Especificaciones Técnicas
Todos los datos, sin resumir.
Eléctricas
- Tensión de alimentación
- 19-30 V DC (nominal 24V)
- Consumo en reposo
- 80 µA
- Consumo en alarma
- 20 mA @ 27.6V
- Resistencia entrada reposo
- 22 kΩ
- Resistencia entrada alarma
- 2.2 kΩ
- Resistencia fin de línea salida
- 22 kΩ
- Relé contacto limpio
- 1A / 30V máximo (NO/NC)
Físicas
- Altura
- 53 mm (2.1 in)
- Ancho con flanges
- 100 mm (3.9 in)
- Ancho sin flanges
- 78 mm (3.1 in)
- Profundidad con terminales
- 29 mm (1.1 in)
- Profundidad sin terminales
- 19 mm (0.75 in)
- Peso
- 66 g
Ambientales
- Temperatura operación
- -5°C a +40°C
- Humedad relativa
- Hasta 95% sin condensación
- Protección recomendada
- IP44 o superior (caja)
- Caja mínima
- 100 × 60 × 40 mm
- Cable recomendado
- 2 polos twistado y apantallado
Conexiones y Terminales
- Loop IN+ / IN-
- Entrada del bucle
- Loop OUT+ / OUT-
- Salida del bucle
- Entrada+ / Entrada-
- Entrada supervisada
- 24+ / 24-
- Alimentación externa
- Salida+ / Salida-
- Salida supervisada
- C / NC / NO
- Contacto limpio de relé
- LED A (rojo/amarillo)
- Entrada: alarma / fallo
- LED B (amarillo)
- Aislador de corto activo
- LED C (verde/amarillo)
- Salidas: activas / fallo
INIM Electronics · EM312SR
El loop habla OpenLoop. El EM312SR traduce.
Compatible con centrales INIM de la línea SmartLoop y Previa. Certificado EN54-17 y EN54-18. 3 años de garantía.
