Especificaciones

Amplificador de Señal Celular 5G

Penta Banda de Frecuencia

EP-5G-PBS mejora las llamadas convencionales y VoLTE, funciona con las tecnologías 2G, 3G, 4G y 5G de las compañías TELCEL, AT&T, MOVISTAR y operadores móviles como Bait, DiRi Móvil, CFE Internet, Pillofon, Newww, Gamers Mobile y más.

Especial para casa, oficina o pequeño negocio en ciudad o área rural. Hasta 600 m² de cobertura utilizando dos antenas de interior para distribuir la señal.

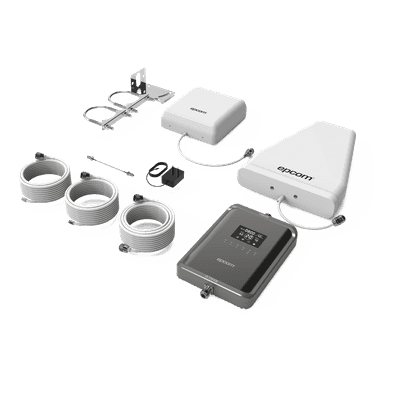

Contenido del Kit

Amplificador Pentabanda.
Fuente de alimentación para el amplificador.
Antena exterior direccional de banda ancha [donadora].
Antena interior tipo panel de banda ancha [de servicio].
Jumpers coaxiales (una pieza de cada uno):
- 9.1 m con conector N macho y SMA macho.
- 4.5 m con conector N macho y SMA macho.
- 30 cm con conectores SMA hembra, para unir los dos anteriores.
- 4.5 m con conectores N macho.
Montajes para sujetar el amplificador y las antenas.

Opcional, puede considerar adquirir el mástil SMRP-150-CF o SMR-P1 para la antena exterior.

Para cubrir más áreas por medio de un sistema de antenas distribuidas (DAS), puede considerar las siguientes opciones de material adicional para dar cobertura en varios pisos o espacios dentro del edificio.

Hasta 600 m² con 2 antenas de servicio:

Cant.	Modelo	Descripción
1	CR-PS0727-2C	Divisor de potencia
1	CR-OCA0727S-3	Antena domo
2	952-350	Jumper de 15 m

Puede utilizar el jumper de 4.5 m del kit o adquirir el 952-302 para conectar el divisor al amplificador.

Hasta 900 m² con 3 antenas de servicio:

Cant.	Modelo	Descripción
1	CR-PS0727-3C	Divisor de potencia
2	CR-OCA0727S-3	Antena domo
3	952-350	Jumper de 15 m
1	952-360	Jumper de 18 m
1	952-302	Jumper de 60 cm

Los jumpers del kit los guarda y utiliza estos.

Hasta 1200 m² con 4 antenas de servicio:

Cant.	Modelo	Descripción
1	859-117	Divisor de potencia
3	CR-OCA0727S-3	Antena domo
4	952-350	Jumper de 15 m
1	952-360	Jumper de 18 m
1	952-302	Jumper de 60 cm

Los jumpers del kit los guarda y utiliza estos.

También puede usar accesorios de WILSONPRO / WEBOOST, solo que sean de 50 Ohm de impedancia.

Características principales

Cinco bandas de frecuencia: 700 MHz, 850 MHz, 1900 MHz, 2100 MHz y 2600 MHz.
Amplifica las bandas B28, B5, B2/25, B4/66 y B7 respectivamente.
70 dB de ganancia. Aumenta 70 dB la señal recibida.
20 dBm de potencia máxima.
Mejora las llamadas convencionales en 2G y 3G.
Mejora las llamadas VoLTE en 4G y 5G.
Soporta datos 2G, 3G, 4G y 5G para internet y redes sociales.
Soporta múltiples operadores y usuarios simultáneamente.

Características generales

Incluye todo lo necesario para su funcionamiento.
Antena exterior direccional de banda ancha tipo punta de flecha.
Antena interior sectorial de banda ancha tipo panel.
Jumpers coaxiales con cable tipo RG58 y conectores N macho.
Muy fácil de instalar.
No requiere configuración.
Con pantalla para ver las condiciones del amplificador.

Especificaciones eléctricas y físicas

Amplifica las señales de los operadores en 5 bandas simultáneamente.
Ganancia máxima: 70 dB.
Potencia máxima: 20 dBm.
Conectores: N hembra.
Alimentación requerida: 5 Vcc, 3 A.
Consumo: 20W.
Rango de temperatura: -25°C ~ +55°C.
Dimensiones del amplificador: 210 mm x 150 mm x 30 mm.
Peso: 2.5 kg.

2 Años de Garantía

Interfaces y Conectividad

Antena exterior direccional tipo logarítmica.
Antena interior direccional tipo panel.
Jumpers coaxiales tipo RG58 para la conexión de antenas al amplificador.
Incluye un jumper con RG316 para pasar por el marco de una ventana o un orificio pequeño.

Aplicaciones y Casos de Uso

Hogares

Mejora la señal celular en hogares, especialmente en áreas donde la cobertura y comunicación se ha visto afectada y limitada por la misma estructura de construcción del edificio.

Oficinas

Optimiza la conectividad en oficinas, permitiendo múltiples usuarios simultáneamente.

Áreas Rurales

Amplifica la señal en zonas rurales donde la cobertura es débil o intermitente.

INFORMACIÓN DE APOYO

Aplicación (Network Cell Info Lite) para medir la intensidad de señal celular con Android

Puedes usar una aplicación gratuita para Android que te permite medir la intensidad real de señal celular en tu ubicación, lo cual es útil para una buena solución de amplificador. Más información aquí: Ver artículo de soporte

Notas Importantes

Instale el kit amplificador de acuerdo al manual de usuario o guía de instalación.
Use el kit amplificador únicamente para el propósito diseñado.
Si tiene dudas, contacte al departamento de Ingeniería en Radiocomunicación.
Una mala instalación o uso inadecuado puede provocar interferencia.
El teléfono o dispositivo celular debe ser compatible con la red 5G.
El dispositivo móvil interactúa entre las redes 5G, 4G, 3G y 2G.
El dispositivo móvil permanece en la red de mejor calidad o disponible.
La cobertura de la red 5G es limitada a comparación de las anteriores.
