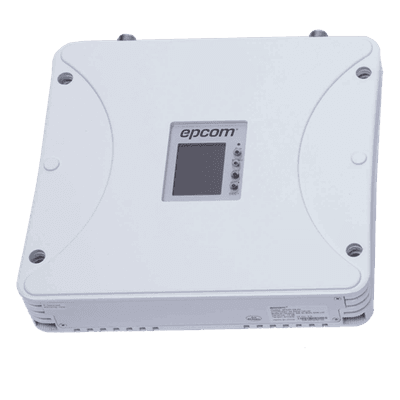

Amplificador de Señal Celular 2G, 3G, 4G y 5G / Mejora llamadas convencionales y VoLTE / Amplifica señal de TELCEL, AT&T, MOVISTAR, BAIT,DiRi y más / Cubre hasta 1200 m² con 4 antenas y cables de baja pérdida.

Especificaciones

Amplificador de señal celular de 5 Bandas

Soporta múltiples usuarios, tecnologías, operadores y amplifica la intensidad de señal de 5 bandas de frecuencia. Todo al mismo tiempo.

Características principales

Repite y amplifica la señal celular para mejorar la transferencia de datos de las redes 5G, 4G y 3G en dispositivos celulares.
Reduce las llamadas perdidas y entrecortadas de voz convencional y VoLTE.
Cubre de 1 a 5 habitaciones o hasta 1200 metros cuadrados.
Incrementa el nivel de señal y extiende la carga de la batería.
Soporta múltiples dispositivos simultáneamente.
Configuración e instalación simplificada.
Pantalla LCD para visualización de parámetros operativos y control manual de ganancia con paso de 1dB.
Tecnología ALC digital que limita automáticamente la potencia de salida para garantizar cobertura estable.
Tecnología anti-interferencias que detecta aislamiento en tiempo real y ajusta ganancia automáticamente.
Función inactiva de enlace ascendente que apaga la salida cuando no hay usuarios móviles en el área de cobertura.

Contenido del kit

Incluye:

Amplificador
Fuente de alimentación
Adaptador de CA
Antena exterior
Antena interior
Tornillos de instalación
2 puentes coaxiales de 15m y 5m
Montaje de antena

Ver Accesorios opcionales para complementar según los requisitos de la instalación.

Especificaciones técnicas

Frecuencias y bandas

Bandas de frecuencia: 700 MHz, 850 MHz, 1900 MHz, 2100 MHz y 2600 MHz
Bandas correspondientes: 28, 5, 2/25, 4/66 y 7
Amplifica red 5G: Bandas 66 y 7
Enlace ascendente: 703~748/824~849/1710~1780/1850~1915/2500~2570 MHz
Enlace descendente: 758~803/869~894/2110~2180/1930~1995/2620~2690 MHz

Parámetros eléctricos

Ganancia: 70 dB ± 2 dB
Ganancia enlace ascendente: 70±2dB
Ganancia enlace descendente: 75±2dB
Potencia de salida: 20 dBm ± 2 dBm
Potencia de salida UL: 15±2dBm
Potencia de salida DL: 20±2dBm
Consumo: <24W
Consumo máximo: <45W
Voltaje de operación: 12 Vcc, 3A
Impedancia: 50 Ohm
VSWR: ≤2
Potencia de entrada sin daños: -10dBm
Figura de ruido @ máxima ganancia: ≤8dB
ACRR 5 MHz: ≥20dB
ACRR 10 MHz: ≥20dB
EVM: ≤8%
Tiempo de retardo: ≤1.5μs

Características físicas

Dimensiones: 253 x 178 x 59 mm
Peso: <2.4 kg
Conectores: N hembra
Rango de temperatura: -10°C ~ +55°C
Temperatura de funcionamiento: 0°C ~ +50°C
Humedad: <90%
Protección IP: IP40

Panel de control y funciones

Pantalla LCD: Muestra parámetros operativos, banda de trabajo, frecuencia, ganancia UL/DL y potencia de salida DL
Control de ganancia manual: Ajuste con paso de 1dB en rango de 31dB
Botones: MENÚ (menú principal), SET (seleccionar/confirmar), INC+ (aumentar valor), DEC- (disminuir valor)
Indicación LED de FUNCIONAMIENTO: Verde (normal), Naranja (trabajo de reducción de clasificación ISO), Rojo (interrumpido)
Indicación LED de alarma: Verde (no activo), Naranja (activo 5~10dB), Rojo (activo 15~25dB)
Apagado automático de pantalla: Después de 3 minutos sin operación
Función de bloqueo de pantalla: Presionar MENÚ 5 segundos + INC+ para bloquear/desbloquear

Consideraciones técnicas

Amplifica la red 5G en las bandas 66 y 7
El dispositivo celular debe soportar la red 5G
El dispositivo celular interactúa entre las redes 5G y 4G
La cobertura de la red 5G está limitada por la infraestructura del operador
Función de eliminación de auto-oscilación: Detecta aislamiento en tiempo real y ajusta ganancia automáticamente
Función de apagado automático: Por sobreentrada, sobrecalentamiento o auto-oscilación severa
Función de equilibrio de enlace: Disponible para optimización de enlace ascendente/descendente
Protección ALC: Activo con 10dB máximo, variación ≤2dB

Aplicación para medición de intensidad de señal celular

Para una correcta evaluación del sitio, se recomienda utilizar una aplicación gratuita para Android que permite medir la intensidad real de señal celular en la ubicación específica.

Más información: Ver artículo de soporte

Estimación de cobertura

La potencia del amplificador depende directamente de la señal de entrada disponible en el sitio.

Tabla para determinar cobertura estimada

Recomendaciones de instalación

Instale el kit amplificador de acuerdo al manual de usuario o guía de instalación proporcionada
Utilice el sistema únicamente para las aplicaciones para las que fue diseñado
Para consultas técnicas, contacte al departamento de Ingeniería en Radiocomunicación
Una instalación incorrecta o uso inadecuado del sistema puede generar interferencias en la red
Requerimientos de instalación: Fuente de alimentación estable e independiente, sin fugas de gases/humos/líquidos corrosivos
Protección ambiental: Bloqueador solar, fresco, resistente al agua y protección contra rayos
Herramientas recomendadas: Taladro, llave inglesa, teléfono móvil para pruebas, multímetro, destornillador, cinta impermeable
Dimensiones de instalación: Taladrar 4 agujeros de 7mm según diagrama de instalación
