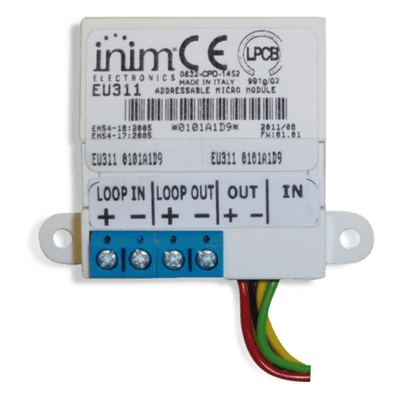

Micromódulo de Entrada | Salida Direccionable | Autodireccionamiento | 1 Entrada Supervisada | 1 Salida Alimentada por Bucle | Aislador Integrado
Características
- Autodireccionamiento con número de serie único asignado
- Tecnología LoopMap para mapeo automático del cableado
- 1 entrada supervisada para alarma, aviso y avería
- 1 salida alimentada por bucle con 20mA máxima
- Aislador de cortocircuito integrado en cada dispositivo
- Temperatura de funcionamiento -5°C ÷ +40°C
- ver más
Modelo: EU-311
Marca: INIM ELECTRONICS
Q 966.27
Precio sujeto a cambios.
INIM Electronics · EU311 · Serie ENEA
El módulo que desaparece. La inteligencia que permanece.
Cabe en la palma de tu mano. Se instala dentro del dispositivo que controla. Y desde ahí, con 80µA en reposo, monitorea contactos, activa sirenas y aísla fallas sin que el bucle se entere.
Certificado EN54-17 y EN54-18. Protocolo OpenLoop. 240 direcciones. Sin programadores de direcciones.
80µA
consumo en reposo
20mA
corriente máx. salida
240
direcciones por bucle
15g
peso del módulo
EN54
certificado 17 y 18
Autodireccionamiento
Cada módulo nace con identidad propia.
Número de serie único asignado en fábrica. Sin programadores de direcciones. Sin DIP switches. Sin errores humanos. El panel reconoce cada EU311 por su identidad de nacimiento y asigna automáticamente la primera dirección lógica disponible.
Amplías el sistema años después. Conectas un módulo nuevo. El bucle lo integra. Sin reprogramar. Sin visitas extra.
Tecnología LoopMap: reconocimiento automático de todos los dispositivos, reconstrucción gráfica del cableado real con uniones en T.
Entrada y salida supervisada
Escucha. Y responde.
Una entrada supervisada monitorea el estado de contactos externos: alarma, aviso, avería. Resistencia de balanceo de 22KΩ. Resistencia de alarma de 2.2KΩ. El panel sabe exactamente qué está pasando en cada punto.
La salida se alimenta directamente del bucle. 20mA máximos. Activa sirenas, flashers, dispositivos de señalización acústica y óptico-acústica. Sin fuente externa. Sin complicaciones.
Diseño micro
37 milímetros. El espacio justo para lo esencial.
37 x 40 x 15 mm. 15 gramos. Cables de 100 mm con codificación por color: rojo y negro para la salida, verde para la entrada supervisada. Se instala directamente dentro del dispositivo que controla, dentro de una caja eléctrica de montaje con IP44.
Dos etiquetas extraíbles con el número de serie. Una se queda en el módulo. La otra va al plano del sistema. Trazabilidad total desde el primer día.
Dimensiones: 37 x 40 x 15 mm (1.46 x 1.57 x 0.59 in). Compatible con cajas eléctricas estándar de 80 x 80 x 40 mm.
Protección y certificación
Un cortocircuito en el bucle no detiene el sistema.
Cada EU311 integra un aislador de cortocircuito conforme a EN54-17. Si un tramo del bucle falla, el módulo aísla el segmento dañado y el resto del sistema sigue operando. Sin puntos ciegos. Sin falsa seguridad.
Certificado EN54-17 (aisladores) y EN54-18 (dispositivos de entrada/salida). Protocolo INIM OpenLoop. Compatible con el driver EDRV1000 para configuración avanzada y diagnóstico vía USB.
Casos de uso
Comercial
Interface de pulsadores manuales y detectores de haz en oficinas y centros comerciales.
Industrial
Control de sirenas y flashers en plantas de manufactura con 95% HR sin condensación.
Hotelero
Monitorización de detectores de haz en lobby y salones con módulos ocultos en el dispositivo.
Salud
Señalización óptico-acústica en hospitales con módulos EN54-18 certificados.
Especificaciones técnicas
INIM Electronics · Serie ENEA
Detección de incendios sin concesiones.
Compatible con centrales INIM Electronics con protocolo OpenLoop. Certificado EN54-17 y EN54-18. Garantía de 3 años.
