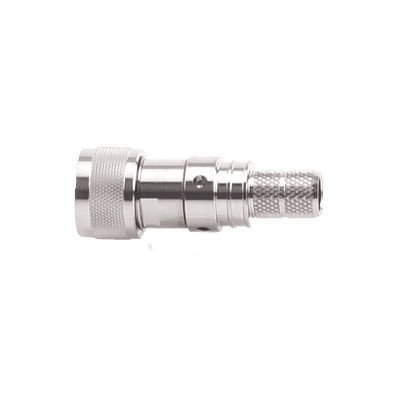

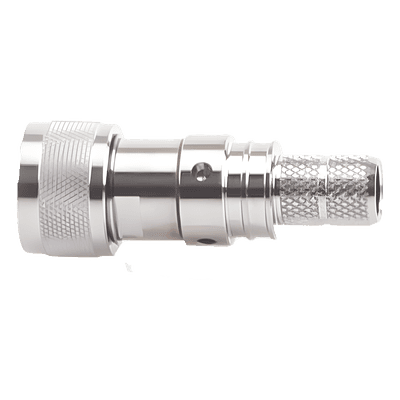

Conector UHF Macho / Plegable / Pin Cautivo / DC ~ 3 GHz / 50 Ω / Para RG-8, LMR400
Características
- Instalación sin soldadura con pin cautivo integrado
- Compatible con cables RG-8, Belden 9913 y LMR400
- Diseño plegable para montaje rápido en campo
- Contacto central de oro y plata para baja pérdida
- Resistencia a vibración y choques mecánicos extremos
- VSWR ≤1.30 hasta 2.45 GHz para señal estable
- ver más
Modelo: EZ-400-UM-X
Marca: Times Microwave
Q 423.91
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Conector UHF macho de la serie EZ de Times Microwave diseñado para instalación sin herramientas de soldadura mediante pin cautivo integrado. El mecanismo plegable permite un montaje rápido y seguro en condiciones de campo, reduciendo el tiempo de conectorización en infraestructuras de RF. El contacto central con acabado de oro y plata garantiza estabilidad de impedancia y baja pérdida de inserción en aplicaciones de telecomunicaciones, broadcast y sistemas de radio profesionales. Construcción robusta que soporta vibración y choques mecánicos extremos según estándar IEC 60169-12.
Características Generales
- Conector UHF macho con pin cautivo no soldable
- Modo de ensamble: plegable
- Compatible con cables RG-8, Belden 9913 y LMR400
- Contacto central: oro plateado
- Impedancia: 50 Ω
- Rango de frecuencia: DC ~ 3 GHz
- Tensión de aislamiento: 2000 VRMS
- Resistencia de aislamiento: ≥10000 MΩ
- VSWR: ≤1.30 (DC ~ 2.45 GHz)
- Pérdida de inserción: -0.1 x √f (dB, f en GHz)
- Tipo de contacto: spring finger
- Fuerza de retención: 120 lbs
- Conectorización: recto
- Estándar: IEC 60169-12
- Durabilidad: 500 ciclos
- Resistencia a vibración y choques extremos
Desempeño Eléctrico
- Impedancia: 50 Ω
- Rango de frecuencia: DC ~ 3 GHz
- Tensión de aislamiento: 2000 VRMS
- Resistencia de aislamiento: ≥10000 MΩ
- VSWR: ≤1.30 (DC ~ 2.45 GHz)
- Pérdida de inserción: -0.1 x √f (dB, f en GHz)
Propiedades Mecánicas
- Tipo de contacto: spring finger
- Fuerza de retención: 120 lbs
- Conectorización: recto
- Estándar: IEC 60169-12
- Durabilidad: 500 ciclos
- Resistencia a vibración y choques extremos
Compatibilidad y Materiales
- Cables compatibles: RG-8, Belden 9913, LMR400
- Contacto central: oro plateado
- Modo de ensamble: plegable
- Pin cautivo no soldable
