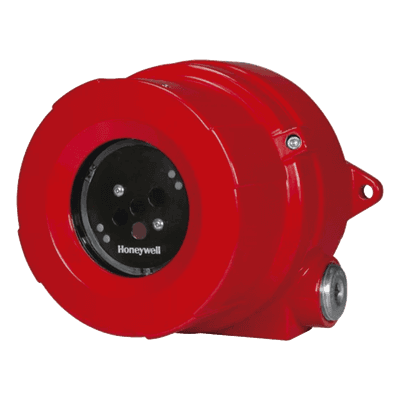

Honeywell FS24X PLUS Detector De Flamas Avanzado Triple Infrarrojo IR3
El detector de flamas FS24X Plus IR3 ofrece una detección fiable de incendios y llamas en entornos adversos
FS24X Plus es el detector de flamas 3IR de próxima generación para la detección de incendios de hidrocarburos e hidrógeno. Rendimiento certificado según FM3260 y EN54-10 y certificado SIL2 según EN61508. El FS24X Plus viene de serie con HART® sobre la salida analógica de 4-20 mA. Los relés de alarma, auxiliar y de falla están incluidos y pueden configurarse normalmente abiertos o normalmente cerrados, con o sin enclavamiento. Cuenta con un halo LED multicolor y altamente visible para indicar el estado localmente, eliminando la necesidad de un dispositivo adicional. El detector registra hasta 5000 eventos y diez FirePics de 30 segundos. Es 100% compatible con versiones anteriores del FS24X para aplicaciones de reemplazo.
El detector de flamas FS24X Plus de Honeywell responde a incendios de hidrocarburos e hidrógeno dentro de un campo de visión estable que ofrece una protección rápida y fiable frente a una amplia gama de incendios. Mejora su seguridad general frente a incendios y gases con la implementación de un sistema de detección de llamas fiable que puede ser a través de la lluvia, niebla, y el humo mejor que otras tecnologías. El detector está diseñado para aplicaciones industriales exigentes y ayuda a las empresas a proteger a personas, plantas y procesos en caso de que se produzca un incendio detectable.
Características Generales De Serie FS24X Plus
Detección fiable de flamas
Detección rápida de una amplia variedad de incendios de hidrocarburos e hidrógeno gracias a un diagnóstico avanzado que incluye claridad de ventanas y rendimiento.
Mantiene la cobertura durante el funcionamiento en entornos adversos
El uso de sensores de estado sólido y banda ancha permite que el funcionamiento continúe en condiciones de visibilidad deficientes.
Información de estado de los instrumentos en un solo vistazo
Dispone de un anillo de luz LED de Halo de alta visibilidad que se puede ver a distancia para mostrar el estado del instrumento
Instalación simplificada con un soporte graduado ligero
Incluye el soporte SM4 que permite efectuar una instalación mecánica sencilla. El soporte también está disponible en versión marítima (SM4-M)
Mantenimiento simplificado
Es compatible con la aplicación de PC 'Flame Manager' y HART para su configuración. Incluye una función de análisis posterior a los eventos a través de la potente herramienta FirePic de Honeywell. El módulo optoelectrónico interno puede cambiarse con rapidez en el sitio si es necesario.
Área peligrosa global y certificaciones de rendimiento
ATEX, IECEx, cFMus; INMETRO, CCC*;SIL2, FM3260, EN54-10
Certificaciones marítimas
ABS, Lloyds, BV, DNV
Características y Ventajas
Detección Fiable
Respuesta rápida a una amplia variedad de incendios de hidrocarburos e hidrógeno incluso en condiciones de baja visibilidad. Diagnostico avanzado que incluye claridad de ventanas para mantener la protección del emplazamiento.
Uso Sencillo
Mantenimiento reducido y ausencia de calibración. Soporte ligero, compacto y graduado para permitir una instalación mecánica sencilla. Dos entradas de cable y conexiones de enchufe que ayudan a efectuar la instalación eléctrica.
Fiable
Funciona en entornos complicados para mantener la cobertura de seguridad. La presencia se sensores avanzados de banda ancha y estado solido permiten la detección en determinadas condiciones como lluvia, niebla y humo.
Multiples Salidas
Multiples salidas, incluidas las de 4-20 mA, reles, HART y Modbus. Integre fácilmente FS24X Plus en sus sistemas.
Mantenimiento Sencillo
El diagnóstico interno y las advertencias permiten realizar un mantenimiento adecuado. Una sencilla lampara de comprobación permite la realizacion de pruebas rápidas y sencillas a distancia, sin necesidad de llegar a instrumento. La presencia de módulos electropticos sustituibles permiten una cómoda sustitución en sitio.
Visualización rápida del estado del instrumento
El anillo de luz LED de HALO de alta velocidad ofrece una indicación clara del estado del dispositivo. Luz LED de HALO: verde (normal), amarillo (fallo/advertencia), rojo (alarma).
Características Generales
- Campo de visión: Cono de visión de 90º, 120º (50% de rango en el eje).
- Sensibilidad: Baja 15m, media 30m, alta 45m, muy alta 60m, hasta 0,1 m2 de incendio de n-heptano configurable a través de Flame Manager.
- Tiempo de respuesta: Normal 5s, máximo 10s.
- Tensión de funcionamiento: 24 Vcc nominales (18 a 32 Vcc regulados).
- Relés de salida: Alarma, error y auxiliar: SPDT (NO/NC), desactivado/activado, enclavado/sin enclavamiento, capacidad 2A a 32 Vcc.
- Salida analogica: 4-20 mA - fuente, sumidero o aislada.
- Comunicaciones digitales: RS-485:Modbus y FP2, USB:FP2, HART con comunicador portátil o conexion directa por cable.
- Temperatura de funcionamiento: -55 a 75ºC.
- Temperatura de almacenamiento: -50 a 75ºC.
- Intervalo de humedad: Del 0 al 99% de humedad relativa.
- Entradas de cables/conductos: 2 x M25 o 2 x 3/4 NPT
- Material de la caja: Aluminio de bajo contenido en cobre con pintura para aplicaciones marítimas o acero inoxidable 316.
- Tipo de caja: IP66/67 (tipo 4X)
- Combustibles comprobados: n-heptano, IPA, metano, butano, propano, etanol, metanol, hidrógeno, diesel, queroseno, JP-4
- Certificaciones de ubicaciones peligrosas: ATEX: II 2 G Ex db IIC T5 Gb; II 2 D Ex tb IIIC T135 °C Db IP66/67; IECEx: Ex db IIC T5 Gb; Ex tb IIIC T135 °C Db IP66/67; cFMus: Clase I, Div 1, Grps A,B,C,D; Clase II/III, Div 1, Grps E,F,G NEMA 4X INMETRO, CUTR* CCC*
- Certificaciones de rendimiento: FM3260. EN54-10:clase 1 (sensibilidad media, alta y muy alta), clase 2 (baja)
- Certificacion de seguridad: Certificacion IEC61508 SIL 2 de TUV Sud
- Certificaciones marítimas*: Tipo marítimo aprobado para ABS, Lloyds, BV, DNV (*pendiente)
- Peso: Aluminio 1.7 kg (3.7 lbs), acero inoxidable 3.4 kg (7.4 lbs)
- Montaje incluido: Visera SH-001y soporte estándar SM4 o soporte marítimo SM4-M (según modelo)
Incluye
1 x SM4 Conjunto de montaje giratorio de acero inoxidable
1 x SH-001 - Parasol de acero inoxidable
Para su prueba y puesta en marcha se requiere el uso de la siguiente lámpara de prueba:
TL-2055
Lámpara de prueba para detector de fuego, versión a prueba de explosión.
