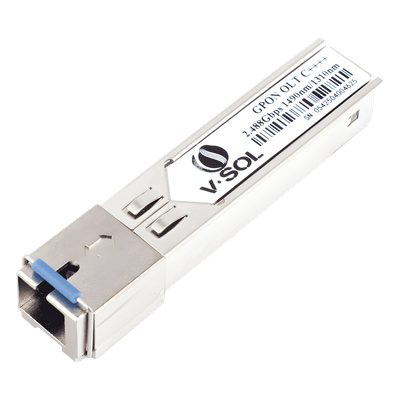

Módulo SFP GPON C++++, SC / PC, hasta 20Km / 9dBm típicos de Potencia

Módulo SFP GPON C++++, SC / PC, hasta 20Km / 9dBm típicos de Potencia
Módulo SFP GPON C++++, SC / PC, hasta 20Km / 9dBm típicos de PotenciaMódulo SFP GPON C++++, SC / PC, hasta 20Km / 9dBm típicos de PotenciaMódulo SFP GPON C++++, SC / PC, hasta 20Km / 9dBm típicos de PotenciaMódulo SFP GPON C++++, SC / PC, hasta 20Km / 9dBm típicos de PotenciaMódulo SFP GPON C++++, SC / PC, hasta 20Km / 9dBm típicos de Potencia

Características

  • Conector SC/PC de clase C ++++
  • Velocidad TX 2.5 Gbps, RX 1.25 Gbps
  • Longitud de onda TX 1490nm, RX 1310nm
  • Transmisión de datos hasta 20km
  • Temperatura de operación 0 ~ 70 °C
  • ver más
icono

Modelo: GPON-SFP-C4+

Marca: V-SOL

Q 365.49

Precio sujeto a cambios.
Solicitar cotización
V-SOL

Descargas

Etiqueta BaseHoja de Especificaciones

Especificaciones

Características técnicas

  • Conector: SC/PC
  • Clase: C++++
  • Distancia: 20Km
  • Temperatura de operación: 0 ~ 70 °C
  • Rango dinámico del receptor: >15 dB
  • Alimentación: +3.3V ±5%
  • Interfaz de monitoreo: Digital diagnostic monitoring (DDM)
  • Función RSSI: Digital burst RSSI para monitoreo de potencia óptica de entrada
  • Protección: Baja EMI y excelente protección ESD
  • Seguridad láser: Clase I IEC-60825 compliant
  • Compatibilidad: RoHS 2.0 compliance
Velocidad de transmisión
  • TX: 2.5 Gbps
  • RX: 1.25 Gbps
Longitud de onda
  • TX: 1490 nm
  • RX: 1310 nm
Especificaciones ópticas C++++
  • Potencia óptica TX: +9 ~ +13 dBm
  • Sensibilidad RX: ≤ -33 dBm
  • Potencia de saturación RX: -15 dBm
  • Rango dinámico burst: 15 dB
  • Ancho espectro TX: ≤ 1 nm (-20dB)
  • Ratio de extinción: ≥ 8.2 dB
Características eléctricas
  • Voltaje alimentación: 3.13 ~ 3.47 V
  • Swing entrada TX: 200 ~ 2400 mVpp
  • Swing salida RX: 600 ~ 1500 mVpp
  • Impedancia diferencial: 100 Ω (90-110)
  • Interfaz datos: LVPECL compatible
  • Time SD assert: ≤ 50 ns
  • Time SD de-assert: ≤ 12.8 ns
Aplicaciones y funcionalidades
  • Aplicación: Gigabit-capable Passive Optical Networks (GPON) 20Km
  • Transmisor: 1490nm continuous-mode DFB laser con APC y compensación térmica
  • Receptor: 1310nm burst-mode APD-TIA con diseño reset burst-mode
  • Monitoreo burst: Función digitalizada para conversión de potencia óptica recibida
  • Acoplamiento: Integrated WDM coupler para separación 1310nm/1490nm
  • Control TX: LVTTL transmitter disable control y laser fault alarm
  • Indicación RX: LVTTL receiver Signal Detect (SD) indication
Especificaciones de temporización RSSI
  • Guard time: 32 bits
  • Reset width: 16 bits
  • Optical Signal During Time: ≥ 500 ns
  • RSSI Trigger Delay: 30 ~ 3000 ns
  • I2C Access Prohibited Time: 500 µs
  • Precisión medición burst: -3 ~ +3 dB (rango -10dBm a -30dBm)
