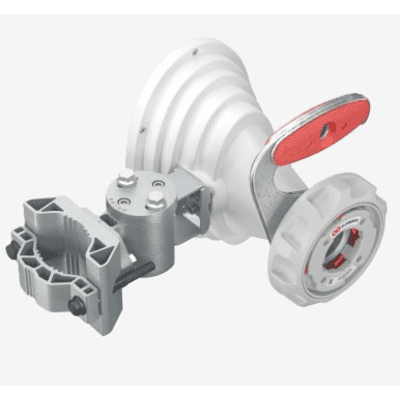

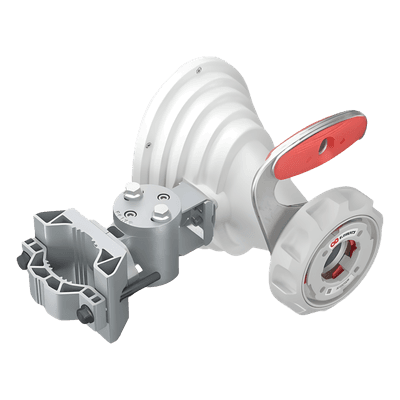

Antena Horn Asimétrica 5 GHz / 17 dBi de Ganancia / Patrón Asimétrico 45° / TwistPort™ Waveguide / IP55 / Montaje UBR / Para Plataformas Inalámbricas Compatibles

Antena Horn Asimétrica 5 GHz / 17 dBi de Ganancia / Patrón Asimétrico 45° / TwistPort™ Waveguide / IP55 / Montaje UBR / Para Plataformas Inalámbricas Compatibles
Antena Horn Asimétrica 5 GHz / 17 dBi de Ganancia / Patrón Asimétrico 45° / TwistPort™ Waveguide / IP55 / Montaje UBR / Para Plataformas Inalámbricas Compatibles

Características

  • Antena asimétrica compacta de 5 GHz con 17 dBi de ganancia
  • Patrón de haz asimétrico 31° H / 30° V a -3 dB
  • Conector TwistPort™ patentado para fácil instalación
  • Montaje UBR para postes de 30-80 mm con ±25° de inclinación
  • Protección IP55 y resistencia a vientos de 180 km/h
  • ver más

Modelo: HG4-TP-A45

Marca: RF ELEMENTS

Q 3,376.07

Precio sujeto a cambios.
Solicitar cotización
RF ELEMENTS

Descargas

Datasheet-HG4-TP-A45.pdf

Especificaciones

La antena Horn Asimétrica HG4-TP-A45 de RF elements es una solución compacta de 5 GHz que combina un factor de forma reducido con un patrón de haz asimétrico único. Diseñada específicamente para entornos donde el espacio es limitado, como despliegues en clusters densos o micro-PoPs, esta antena ofrece 17 dBi de ganancia junto con una excelente inmunidad al ruido. Su conector proprietario TwistPort™ y sistema de montaje avanzado UBR facilitan una instalación rápida y segura.

Características Principales

  • Diseño compacto y ligero ideal para espacios limitados
  • Patrón de haz asimétrico de 45° para mejor cobertura y inmunidad al ruido
  • Conector proprietario TwistPort™ Waveguide para conexiones seguras
  • Sistema de montaje UBR con manejo integrado para fácil instalación
  • Ganancia de 17 dBi con excelente relación frontal-posterior (30 dB)
  • Construcción robusta con materiales de alta calidad y certificación IP55
  • Compatible con cualquier plataforma inalámbrica TwistPort™ en banda de 5 GHz

Detalles Técnicos

Especificaciones

  • Rango de frecuencia: 5150 - 6400 MHz
  • Ganancia: 17 dBi
  • Ancho de haz azimuth -3 dB: H 31° / V 30°
  • Ancho de haz elevación -3 dB: H 21° / V 20°
  • Ancho de haz azimuth -6 dB: H 44° / V 45°
  • Ancho de haz elevación -6 dB: H 30° / V 29°
  • Eficiencia del haz: 90%
  • Relación frontal-posterior: 30 dB
  • Tipo de antena: Horn Asimétrico
  • Materiales: Plástico ABS resistente a UV, Polietileno, Aluminio, Acero inoxidable
  • Clasificación de llama: UL 94 HB
  • Temperatura de operación: -30°C a +55°C (-22°F a +131°F)
  • Supervivencia al viento: 180 km/h (110 mph)
  • Carga de viento: 30/41 N - Frontal/Lateral a 160 km/h (100 mph)
  • Área proyectada efectiva: 247/335 cm² - Frontal/Lateral (38.3/51.9 inch²)
  • Inclinación mecánica: ± 25°
  • Peso del producto: 2.53 kg (5.6 lbs)

Interfaces y Conectividad

  • Conexión de antena: Puerto Waveguide TwistPort™
  • Diámetro de montaje en poste: 30-80 mm (1.1-3.1 inch)
  • Recomendado cercano a 80 mm (3.1 inch)
  • Compatibilidad: Cualquier TPA o unidad de radio compatible con TwistPort™ que opere en banda de frecuencia dedicada
  • Protección ambiental: IP55

Aplicaciones y Casos de Uso

Despliegues en Clusters Densos

Ideal para entornos urbanos con espacio limitado donde se requiere alta densidad de conexiones.

Micro-PoPs

Perfecta para puntos de presencia pequeños que requieren rendimiento superior en espacio reducido.

Redes Inalámbricas de Banda Ancha

Excelente para enlaces punto a punto y punto a multipunto en banda de 5 GHz con alta inmunidad a interferencias.
