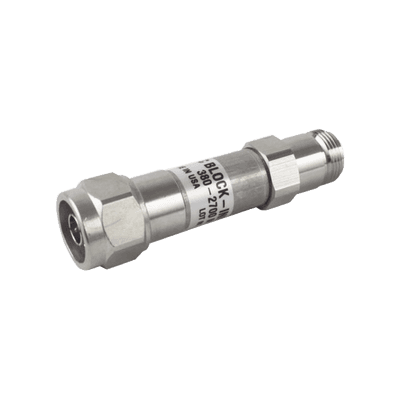

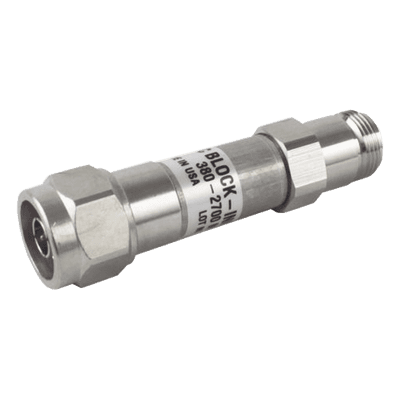

Los bloqueadores de corriente continua de la serie HR-20 se utilizan para evitar el flujo de DC y picos de corriente de baja frecuencia a lo largo del conductor interno de una línea de transmisión, al tiempo que permiten el paso sin obstáculos de las señales de RF. Las aplicaciones incluyen la protección contra picos de corriente en túneles subterráneos, sitios de antenas durante tormentas eléctricas y el enrutamiento de corriente continua hacia amplificadores montados en torres. La unidad emplea una longitud de línea coaxial con capacitor en serie distribuido en el conductor central para bloquear DC y bajas frecuencias, mientras permite el paso de RF con pérdidas y reflejos insignificantes.

Características principales

• Bloqueo efectivo de corriente continua y picos de baja frecuencia
• Potencia promedio de 500W con capacidad de aislamiento de 3kV
• PIM extremadamente bajo de -164 dBc para mantener integridad de señal
• Cobertura multibanda: 250 MHz a 2700 MHz
• Pérdida de inserción mínima en señales RF
• Conectores tipo N con clasificación IP65 para instalaciones exteriores

Especificaciones técnicas

Aplicaciones típicas

• Protección contra picos de corriente en túneles subterráneos
• Sitios de antenas expuestos a tormentas eléctricas
• Enrutamiento de corriente continua a amplificadores en torres
• Infraestructura de telecomunicaciones multibanda
