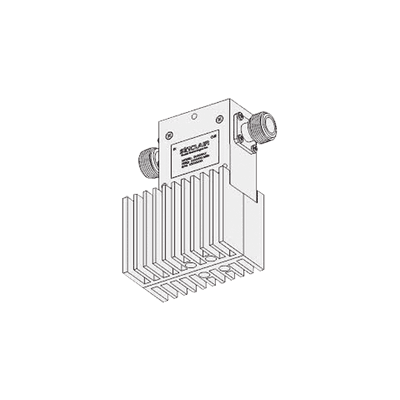

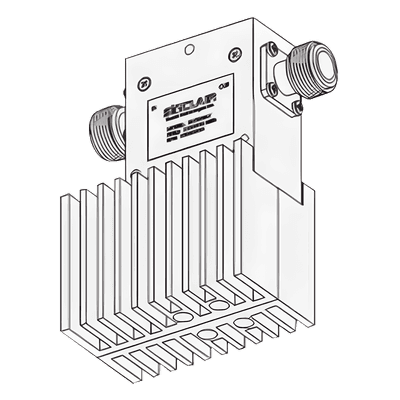

Aislador de Etapa Sencilla / 380-415 MHz / 35 MHz BW / 125W Entrada / 60W Reflejada / N Hembras / 38x64x88 mm
Características
- Aislamiento mínimo de 25 dB para protección de equipos
- VSWR máximo 1.2:1 para transmisión de señal estable
- Pérdida por inserción de solo 0.4 dB para mínima degradación
- Operación en temperaturas extremas de -30°C a +60°C
- Impedancia de 50 ohm para compatibilidad estándar RF
- Diseño compacto de 0.54 kg para instalaciones con espacio limitado
- ver más
Modelo: I3113W-2
Marca: SINCLAIR
Q 10,522.83
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Aislador de etapa sencilla diseñado para operar en el rango de 380-415 MHz con un ancho de banda de 35 MHz, ideal para sistemas de comunicación profesionales que requieren protección contra señales reflejadas. Su potencia de entrada máxima de 125 watt y potencia reflejada de 60 watt permiten integrarlo en infraestructuras de transmisión de media potencia. El aislamiento mínimo de 25 dB garantiza la protección efectiva de los equipos conectados, mientras que el VSWR máximo de 1.2:1 asegura una transmisión de señal estable con mínimas pérdidas por inserción de 0.4 dB.
Características Principales
- Aislamiento mínimo de 25 dB para alta protección de equipos
- VSWR máximo 1.2:1 para señal estable y predecible
- Pérdida por inserción máxima de 0.4 dB
- Conectores N hembra en entrada y salida
- Operación en rango de temperatura -30°C a +60°C
- Diseño compacto: 38 mm x 64 mm x 88 mm (1.5 x 2.5 x 3.5 in)
Especificaciones Técnicas
RF / Frecuencia
Rango: 380-415 MHz
Ancho de banda: 35 MHz
Tipo: Etapa sencilla
Sintonizable en campo: No
Impedancia: 50 ohm
Rendimiento
VSWR (máx.): 1.2:1
Pérdida por inserción (máx.): 0.4 dB
Aislamiento (mín.): 25 dB
Potencia
Entrada máx.: 125 W
Reflejada máx.: 60 W
Conectores
Entrada: N hembra
Salida: N hembra
Cantidad: 2
Mecánicas
Peso: 0.54 kg
Dimensiones (A x P x A): 38 x 64 x 88 mm
Empaque: 152 x 127 x 102 mm
Ambientales
Temperatura: -30°C a +60°C
* Pregunte por tiempo de entrega.
