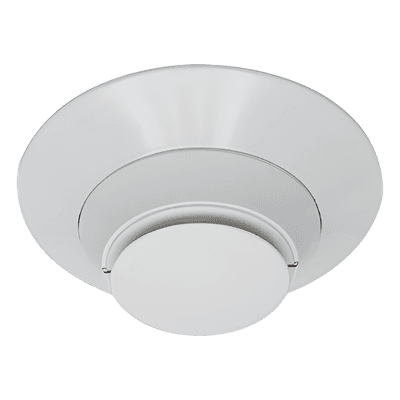

Detector de Humo / Direccionable / Tecnología IDP / Color Blanco
Características
- Diseño moderno con estética contemporánea y pulcra
- Cámara de detección óptica mejorada para todo tipo de humo
- Sensibilidad programable vía software del panel de control
- Direccionamiento preciso con switches decimales rotatorios
- Compatible con estrictos estándares y códigos de seguridad
- Monitoreo continuo de suciedad en la cámara de sensado
- ver más
Modelo: IDP-PHOTO-W
Marca: HONEYWELL FARENHYT SERIES
Equipos Relacionados
Descripción General
La serie de detectores inteligentes fotoeléctricos de Honeywell IDP-PHOTO-W está diseñada para cumplir con especificaciones de diseño y rendimiento. Cuenta con un diseño moderno, pulcro y contemporáneo, así como una cámara de sensado óptico mejorada diseñada para detectar humo producido por diversas fuentes de combustión de acuerdo con los estándares más estrictos.
Características Principales
- Diseño moderno con estética contemporánea y pulcra
- Cámara de detección óptica mejorada para todo tipo de humo
- Sensibilidad programable vía software del panel de control
- Direccionamiento preciso con switches decimales rotatorios
- Compatible con estrictos estándares y códigos de seguridad
- Función de monitoreo continuo de suciedad en la cámara de sensado
- Detección de humo de baja corriente en espera
- Diseño sellado contra presión diferencial
Especificaciones Técnicas
Especificaciones Físicas
- Altura: 2.0' (51mm) instalado en base B300-6
- Diámetro: 6.2' (156mm) instalado en base B300-6
- Peso: 3.4 oz (95 g)
Especificaciones Ambientales
- Rango de temperatura: 32°F a 122°F (0°C a 50°C)
- Temperatura térmica: 135°F (57°C) punto fijo
Especificaciones Eléctricas
- Rango de voltaje: 15 a 32VDC pico
- Corriente en operación @ 24VDC: 200µA (una comunicación cada 5 segundos con LED verde parpadeando)
- Corriente máxima: 4.5mA @ 24VDC (una comunicación cada 5 segundos con LED ámbar encendido)
Sensibilidad
- UL Aplicaciones: 0.5% a 4.0% por pie de oscurecimiento
Aplicaciones
Los detectores IDP-PHOTO-W deben espaciarse de acuerdo con NFPA 72. En aplicaciones de bajo flujo de aire con techos lisos, se recomienda espaciar los detectores a 30 pies (9m). Para información específica sobre espaciado, colocación y aplicaciones especiales, consultar NFPA 72.
Compatibilidad
Los detectores de la serie IDP-PHOTO-W son compatibles con las siguientes FACPs (Fire Alarm Control Panels) de Farenhyt:
- IFP-2100 / IFP-2100ECS / RFP-2100
- IFP-2000 / IFP-2000ECS / RPS-2000
- IFP-1000 / IFP-1000ECS
- IFP-300 / IFP-300ECS
- IFP-100 / IFP-100ECS
- IFP-75
- IFP-50
Instalación
Los detectores de la serie IDP-PHOTO-W utilizan una base separada para simplificar la instalación, servicio y mantenimiento. Instale la base (todos los tipos de base) en una caja eléctrica que tenga al menos 1.5' (3.81 cm) de profundidad.
Nota: Debido a la supervisión inherente proporcionada por el lazo SLC, no se requieren resistores de fin de línea. Se permiten conexiones 'T-taps' o derivaciones para cableado estilo 4 (Clase 'B').
Accesorios
Los detectores deben montarse en una de las siguientes bases inteligentes:
Bases Estándar
- B300-6: Base blanca con flange
- B300-6-BP: Paquete de 10 unidades B300-6
- B300-6-IV: Base marfil con flange
- B501-WHITE: Base europea estándar sin flange
- B501-BL: Base negra estándar sin flange
- B501-IV: Base marfil estándar sin flange
Bases de Sonido
- B200S-WH: Base de sonido programable blanca
- B200S-IV: Base de sonido programable marfil
- B200SR-WH: Base de sonido para aplicaciones de reemplazo
- B200SR-IV: Base de sonido para aplicaciones de reemplazo en color marfil
- B200S-LF-WH: Base de sonido de baja frecuencia programable
- B200S-LF-IV: Base de sonido de baja frecuencia programable en color marfil
Bases de Relé y Aislamiento
- B224RB-WH: Base de relé blanca
- B224RB-IV: Base de relé en color marfil
- B224BI-WH: Base aisladora blanca
- B224BI-IV: Base aisladora en color marfil
Accesorios Adicionales
- CK300: Kit de color (incluye tapa y anillo) en blanco (10 piezas)
- CK300-IV: Kit de color (incluye tapa y anillo) en marfil (10 piezas)
- CK300-BL: Kit de color (incluye tapa y anillo) en negro (10 piezas)
- M02-04-01: Imán para prueba de detectores
- M02-09-00: Imán telescópico para prueba
- RA100Z: Anunciador LED remoto
- SMB600: Kit de montaje superficial
- TR300: Anillo de repuesto para B300-6
- TR300-IV: Anillo de repuesto para B300-6-IV
Certificaciones
- UL Listed S6173
- FM Approved
- CSFM 7272-0559:0512
Notas Importantes
- No incluye base (debe adquirirse por separado)
- Para aplicaciones con detectores térmicos, consultar el modelo IDP-PHOTO-T
- Para aplicaciones con prueba remota, consultar el modelo IDP-PHOTO-R
- Las especificaciones están sujetas a cambio sin previo aviso
Información de Soporte
Para soporte técnico, por favor llamar al 800-446-6444.
