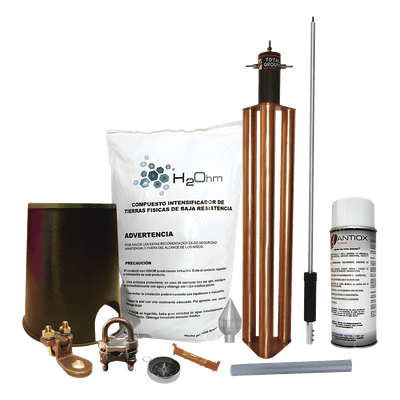

Kit Pararrayo con Accesorios de Instalación en Torre para Protección de 80 m de Diámetro.

Kit Pararrayo con Accesorios de Instalación en Torre para Protección de 80 m de Diámetro.
Kit Pararrayo con Accesorios de Instalación en Torre para Protección de 80 m de Diámetro.

Características

  • Protección contra tormentas eléctricas de 80m diámetro
  • Punta pararrayos con mástil de 1.2m de altura
  • Electrodo de 100 A para disipación efectiva
  • Mejorador de suelo de 11 kg incluido
  • Conectores de bronce para conexiones duraderas
  • Sistema externo e interno para protección integral
  • ver más

Modelo: KITMASTERALUT

Marca: TOTAL GROUND

Q 19,902.32

Precio sujeto a cambios.
Solicitar cotización
TOTAL GROUND

Descargas

CATALOGO_TOTAL_GROUNDDIAGRAMAS_DE_CONEXION-KDA-LU_TORREDiagrama_Aterrizaje_de_Equipo_en_Torre_con_Pararrayo.Diagrama_de_4_Aplicaciones_de_Tierra_FísicaDiagrama_Diámetro_de_Protección_de_un_Pararrayo_KDA.Diagrama_Instalación_de_Pararrayo_y_Tierra_Física_para_Transformador.Diagrama__Instalación_de_Pararrayo.GARANTIAENPRODUCTOSTGKIT_MASTER__ALU-T_A2021Manual_de_Instalación_Tierras_y_PararrayosTABLAS DE SELECCION 2025.pdfTABLAS_DE_SELECCION

Equipos Relacionados

Registro de Alto Desempeño 16 x 23.5 x 21 cms.
TOTAL GROUNDS-610

Registro de Alto Desempeño 16 x 23.5 x 21 cms.

Q 574.73
Ver producto
Kit de Puesta a Tierra de 100 Amperes con Electrodo, Filtro y Compuesto H2Ohm.
TOTAL GROUNDTG-100-AB

Kit de Puesta a Tierra de 100 Amperes con Electrodo, Filtro y Compuesto H2Ohm.

Q 14,646.34
Ver producto
Aislador para Bajada de Cable Desnudo en Torre STZ30 y STZ30G.
TOTAL GROUNDTG-AC

Aislador para Bajada de Cable Desnudo en Torre STZ30 y STZ30G.

Q 161.32
Ver producto
Punta Pararrayos para 80 m de Diámetro de Protección con Electrodo y Mejorador de Terreno.
TOTAL GROUNDKDA-LU

Punta Pararrayos para 80 m de Diámetro de Protección con Electrodo y Mejorador de Terreno.

Q 17,114.18
Ver producto
Conector de Bornes de 1/2" a Cable de Calibre 4 a 1/0 (AWG).
TOTAL GROUNDTG-CR11

Conector de Bornes de 1/2" a Cable de Calibre 4 a 1/0 (AWG).

Q 155.89
Ver producto
Conector de Varilla 5/8" a Cable Calibre 4 a 3/0 AWG.
TOTAL GROUNDTG-AB18

Conector de Varilla 5/8" a Cable Calibre 4 a 3/0 AWG.

Q 279.58
Ver producto
Contador de Descargas Atmosféricas (Contador de Caída Rayos).
TOTAL GROUNDTG-CDA

Contador de Descargas Atmosféricas (Contador de Caída Rayos).

Q 5,628.89
Ver producto
LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi
UBIQUITILBE-M5-23

LiteBeam airMAX M5 CPE hasta 100 Mbps, 5 GHz (5150 - 5875 MHz) con antena integrada de 23 dBi

Q 916.36
Ver producto
Aislador para Bajada de Cable Desnudo en Torre STZ30, STZ30G, STZ35 y STZ35G
TOTAL GROUNDTG-AC-114

Aislador para Bajada de Cable Desnudo en Torre STZ30, STZ30G, STZ35 y STZ35G

Q 181.20
Ver producto
Cable Eléctrico de Cobre Recubierto THW-LS Calibre 2/0 AWG 19 Hilos Color Negro (100 metros).
INDIANASLY-346-BLK/100

Cable Eléctrico de Cobre Recubierto THW-LS Calibre 2/0 AWG 19 Hilos Color Negro (100 metros).

Q 36,696.23
Ver producto
Herraje Adaptador de Mástil para Diámetros desde 3/4" hasta 2-1/4". Galv. en Caliente.
SYSCOM TOWERSSMM-K4

Herraje Adaptador de Mástil para Diámetros desde 3/4" hasta 2-1/4". Galv. en Caliente.

Q 487.93
Ver producto
Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.
TOTAL GROUNDKIT-DIPOLO-T

Kit de Pararrayo para Torre o Poste tipo Dipolo Corona con Electrodo y Accesorios de instalación.

Q 9,196.65
Ver producto

Especificaciones

El sistema de pararrayos KDA-LU es un sistema de protección contra tormentas eléctricas (SPTE). Sirve para interceptar, conducir y disipar la corriente del rayo y de elementos internos mediante uniones, blindaje y puesta a tierra. El objetivo de un SPTE es reducir el riesgo de daño tanto para las personas y otros seres vivos, así como estructuras, edificios y su contenido.

Ofrece 80m de diámetro de protección.

Componentes incluidos

Cantidad
Modelo
Descripción
1

Punta pararayos con mástil de 1.2m

Electrodo de 100 A: TG100AB

Saco de 11 Kg de mejorador de suelo: H2OHM

3
Conector de Bronce
2
Conector de varilla
1
Spray protector para conectores
1
Registro para electrodo

Accesorios complementarios (No incluido)

Cantidad
Modelo
Descripción
--
Cable de Cobre Recubierto THW-LS Calibre 2/0 AWG
1
Contador de Descargas Atmosféricas
--
Aislador para cable de bajada
2
Herraje Adaptador de Mástil para Diámetros desde 3/4' hasta 2-1/4'

Descripción de Punta KDALU

Punta captadora de rayos y conductora de corriente diseñada en aluminio de alta conductividad la que forma parte de un sistema de protección externo contra tormentas eléctricas (SEPTE), para reducir el riesgo de daño que puede provocar un rayo.

Busca reducir la incidencia de caída hasta un 95% debido a su funcionamiento magnetoactivo.

Se recomienda tomar en cuenta la Norma NMX-J-549-ANCE-2005 que sugiere que un sistema de protección contra tormentas eléctricas (SPTE) debe contar con un sistema interno de protección contra tormentas eléctricas (SIPTE) y otro externo de protección contra tormentas eléctricas (SEPTE).

La punta KDA-LU forma parte de la protección externa, mientras que la parte interna corresponde a los supresores de picos transitorios (SSTT) marca Suprector de TOTAL GROUND.
