Características principales:- Grado de protección IP 54.
- Barrera de uso Semi-intensivo.
- 1 año de garantia contra defectos de fabrica.
Características Físicas y Eléctricas:- Alimentación de la barrera 110 Vac.
- Alimentación del motor 24Vdc.
- Velocidad de operacion de 2 a 6 segundos.
Características Destacadas:- Gabinete en color blanco.
- Barrera izquierda o derecha configurable en campo.
- Compatible con mastil de hasta 4 metros.
Que incluye el Kit KTG-3750W:

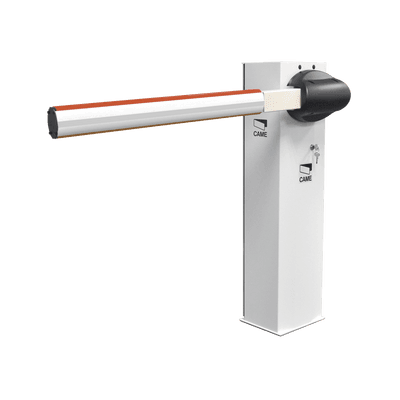

- 1 x 001-G03750120A Barrera vehicular color blanco con gabinete italiano.
- 1 x 009-MXARM001 Mastil generico de fabricación nacional sin iluminación.
- 1 x 001-G04060 Resorte para calibracíon de barrera (50 mm) color verde.
- 1 x 009-MX027 Enganche para mastil generico nacional 009-MXARM001.
Notas:
- Para un mejor funcionamiento de la barrera, el brazo debe de ser calibrado a 45°. Un ajuste incorrecto acortara la vida de los componentes.
- Cualquier cambio de longitud del mastil o adicionar / retirar accesorios de este requerira una recalibracion del brazo.
- En caso de que el cambio en el brazo o mastil sea significativo debera de hacerse un cambio en el resorte de la barrera, puede revisar la siguiente TABLA
¿Qué componentes adicionales puedo cotizar para armar un sistema completo de barrera vehicular con mástil?
Paso 1
- Dispositivos de seguridad
- Sensor de masa: 10-MATRIX-IIS-1224, Interfaz para conexión de lazo magnético, permite que la barrera cuente con detección de vehículos. Requiere un lazo magnético.
- Lazo magnético: SYS-LM6, Ayuda a evitar que la barrera se cierre si hay algún vehículo bajo el área de acción de la barrera vehicular, además, permite el cierre automático de la barrera al momento de que el vehículo termina de pasar dentro del area de detección. Efectivo para detección de autos compactos y camiones de medio tamaño. Útil en carriles de hasta 4 metros de ancho.
- Fotoceldas CAME: 001-DIR10, diseñadas para protejer peatones en el area de acción del mastil de la barrera. Ancho de carril efectivo de hasta 10 metros.
- Bases de piso para fotoceldas DIR de CAME: 001-DIR-CG, 001-DIR-CN, ideales para el montaje de las fotoceldas en linea con la barrera.
Paso 2
- Elegir los componentes opcionales:
- Lámpara de señalización. 001KLED24, integre una señalización fácil de visualizar para conductores y peatones que alerten previamente y durante el movimiento de la barrera para evitar accidentes.
- Control remoto inalámbrico. KITCMEWL, añade la antena y receptor inalámbrico para utilizar controles 001-TOP432EE.
- Botonera triple compatible, XBS-SW-01
- Articulación para mástil 009MXARM001. 009-MX009L/R, Ideal para colocar la barrera en aplicaciones de estacionamientos subterráneos o lugares donde por alguna razón no sea posible instalar un mástil recto de 4 metros.
- Tira de led RGB para mástil. 009-RGBIP65. Agrega iluminación LED en color Rojo y Verde a la barrera vehicular para una mejor visibilidad. Requiere fuente de alimentación 009-RGBFC no incluída.
Para ver todos los accesorios disponibles, de click en el siguiente link: Ver todos los accesorios disponibles
Notas y Recomendaciones Adicionales
- Todos los componentes y accesorios se venden por separado.
- Los dispositivos de acceso vehicular requieren ser instalados por personal certificado.
- El periodo de garantía puede cambiar entre cada elemento contenido en el kit.
- La garantía cubre específicamente daños y/o mal funcionamiento derivados de un defecto de fabricación en el producto.
- Cualquier daño causado por una operación o instalación incorrecta, invalida la póliza de garantía del producto.
- Los equipos CAME no cuentan con una certificación UL. Sin embargo se utiliza como referencia la norma UL 325 para clasificación del tipo de aplicación correspondiente al producto. Para mayor información sobre la norma UL325 puede consultar el siguiente enlace UL 325 Safety Standard
- Con el fin de asegurar una mejor protección contra descargas eléctricas, es necesario conectar una linea de Tierra Fisica en las terminales designadas en la barrera vehicular, así como también debe agregar un dispositivo protector de linea contra descargas eléctricas.
- El kit incluye un resorte para balanceo de 50 mm de diámetro. Este resorte permite balancear la barrera con su mástil sin accesorios (por ejemplo las tiras de led) de hasta 4 metros. Al realizar algún cambio en la longitud o peso del mástil, es posible que sea necesario cambiar este resorte por los modelos 001-G06080 o 001-G02040. Refiérase al manual de instalación de su barrera o al área de ingeniería SYSCOM para mayor información.
'link aqui'
NOTA: Considerar descansabrazos XB-POST en brazos de 4 m o más para evitar daño prematuro del mecanismo.
