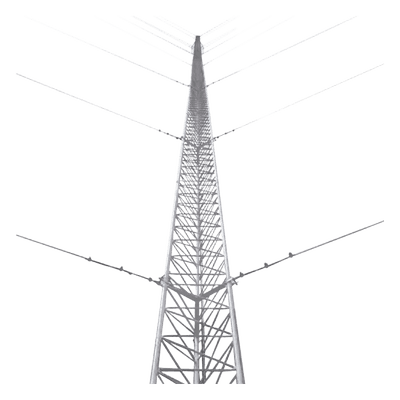

Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

• Cantidad: 6 - STZ30G - Tramo de torre de 30 cm de ancho de cara
• Cantidad: 1 - SCZ30PG - Copete de torre de 30 cm con opresor para pararrayo
• Cantidad: 1 - SBA30G - Base para torre de 30 cm
• Cantidad: 1 - SAB30G - Ancla para base de torre
• Cantidad: 3 - SJB30G - Brida de sujeción de Retenida
• Cantidad: 3 - SAP01G - Ancla de losa o pared para Retenida
• Cantidad: 18 - CUELLO-14-HDG - Cuello para cable de retenida
• Cantidad: 54 - NUDO-316-FJG - Abrazadera tipo perro de 3/16'

No incluye cable de retenida. Se recomiendan 190 metros de retenida de 1/8' (SRET-318-CAM ) o diámetros superiores.

No incluye Tensores. Se recomiendan 9 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

• Cantidad: 1 - SHE-LV - Par de herrajes de sujeción
• Cantidad: 1 - S-GULV - Guía para línea
• Cantidad: 21 - SRET-338CAM - Cable de 3/8'
• Cantidad: 6 - NUDO-38FJG - Nudo forjado 3/8'
• Cantidad: 2 - CUELLO-38-HDG - Cuello 3/8'
• Cantidad: 1 - TRY-ACC-SLIDER - (Opcional) Carro de Seguridad para Instalador
• Cantidad: 1 - SYS-USA7B - (Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

• Cantidad: 1 - TG45AB - Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
• Cantidad: 1 - S610 - Registro plástico
• Cantidad: 3 - TGCR11 - Conector de Ojo
• Cantidad: 2 - TGAB18 - Conector para Varilla
• Cantidad: 1 - TGBUSG10 - Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

• Cantidad: 1 - TGTDPC - Punta Pararrayos Dipolo Corona
• Cantidad: 1 - TG45AB - Electrodo de 45 Amp. Con un saco de compuesto mejorador(H2OHM), brújula y nivel
• Cantidad: 1 - S610 - Registro plástico chico
• Cantidad: 1 - ANTIOX - Aerosol para protección de terminales
• Cantidad: 3 - TGCR11 - Conector de Ojo
• Cantidad: 2 - TGAB18 - Conector para Varilla
• Cantidad: 12 - TGAC - Aislador de cable de bajada

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.

*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo: DIAGRAMA
