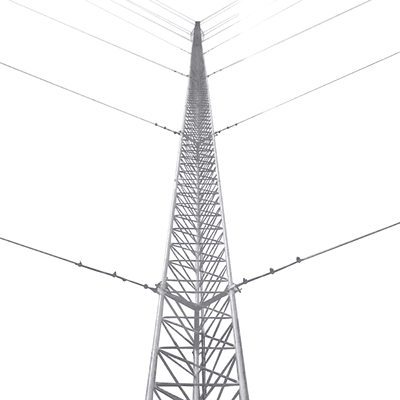

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).
Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ35G Galvanizada por Inmersión en Caliente (No incluye retenida).

Características

  • Cumple normativa ISO 9001:2015 para calidad garantizada
  • Galvanizado en caliente según NMX-H-004-SCFI-2008
  • Carga axial máxima de 350 kg
  • Resistencia al viento hasta 200 km/hr
  • Ideal zonas costeras y áreas industriales
  • ver más
iconoicono

Modelo: KTZ-35G-009

Marca: SYSCOM TOWERS

Q 16,603.84

Precio sujeto a cambios.
Solicitar cotización
SYSCOM TOWERS

Descargas

ATERRIZAJE DE TORRE Y EQUIPODiagrama Aterrizaje de Equipo en Torre con Pararrayo.Diagrama Diámetro de Protección de un Pararrayo KDA.NORMATIVA PARA SEÑALIZACIÓN DE TORRES (CODA-001-2010)PreguntasFrecuentesTorresSYSCOM(1)STZ35 CIMENTACIÓNSTZ35 CIMENTACIÓN

Equipos Relacionados

Estabilizador de Torre para Tramos STZ-35 Galvanizado por Electrólisis.
SYSCOM TOWERSSEST-35

Estabilizador de Torre para Tramos STZ-35 Galvanizado por Electrólisis.

Q 3,989.87
Ver producto
Mástil Telescópico de 12 m. (Requiere accesorios de Instalación)
SYSCOM TOWERSSLM-12

Mástil Telescópico de 12 m. (Requiere accesorios de Instalación)

Q 1,320.72
Ver producto
Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Electrólisis, Hasta 45 m de Elevación. Zonas Secas.
SYSCOM TOWERSSTZ-35

Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Electrólisis, Hasta 45 m de Elevación. Zonas Secas.

Q 2,378.15
Ver producto
Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.
SYSCOM TOWERSSTZ-35G

Tramo de Torre Arriostrada de 3m x 35cm, Galvanizado por Inmersión, Hasta 45 m de Elevación. Zonas Húmedas.

Q 2,961.92
Ver producto
Paquete de 6 tornillos y tuercas de acero inoxidable 3/8 x 2”.
SYSCOM TOWERSTORN-TZ35/45G

Paquete de 6 tornillos y tuercas de acero inoxidable 3/8 x 2”.

Q 94.22
Ver producto
Bracket para Mástil para Sujeción de Retenida (Para mást. de 1" a 2" Diam. Ext.)
SYSCOM TOWERSSLM-BR

Bracket para Mástil para Sujeción de Retenida (Para mást. de 1" a 2" Diam. Ext.)

Q 289.53
Ver producto
Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).
SYSCOM TOWERSKTZ-30G-009

Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Q 11,472.28
Ver producto
Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).
SYSCOM TOWERSKTZ-30G-012

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Q 13,360.88
Ver producto
Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).
SYSCOM TOWERSKTZ-30G-015

Kit de Torre Arriostrada de Piso de 15 metros con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

Q 16,137.78
Ver producto
Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-45G-012

Kit de Torre Arriostrada de Piso de 12 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Q 24,902.95
Ver producto
Barra para Unión de Cobre con Capacidad de 1000A, medidas 7-7/8 x 2 x 1/4 in., con Aisladores (Sin Gabinete)
TOTAL GROUNDTG-BUS-G10

Barra para Unión de Cobre con Capacidad de 1000A, medidas 7-7/8 x 2 x 1/4 in., con Aisladores (Sin Gabinete)

Q 1,142.96
Ver producto
Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-45G-003

Kit de Torre Arriostrada de Piso de 3 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente (No incluye retenida).

Q 12,318.45
Ver producto
Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).
SYSCOM TOWERSKTZ-30G-018P

Kit de Torre Arriostrada de Techo de 18 m con Tramo STZ30G Galvanizada por Inmersión en Caliente (No incluye retenida).

Q 18,027.84
Ver producto

Especificaciones

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

  • Carga Axial Máxima: 350 Kg.
  • Altura: 9 metros (3 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

CantidadModeloDescripción
3STZ35GTramo de torre de 35 cm de ancho de cara.
1SCZ35PGCopete de torre de 35 cm con opresor para pararrayo.
1SBZ35GBase para torre de 35 cm.
1SAB45GAncla para base 35/45 de torre.
1SJB35GBrida de sujeción de Retenida.
3SAZ45GAncla de piso para Retenida.
6CUELLO-14-HDGCuello para cable de retenida
18NUDO-316-FJGAbrazadera tipo perro de 3/16'.

No incluye cable de retenida. Se recomiendan 42 metros de retenida de 3/16' (SRET-474-CAM  o SRET-316-DA ) o diámetros superiores.

No incluye Tensores. Se recomiendan 3 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación  (No incluido):
CantidadModeloDescripción
2EIGSLSEEstrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.
2HLU3R2Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo  y 3 en blanco.

Sistema de línea de vida (No incluido):

CantidadModelo Descripción
1SHE-LVPar de herrajes de sujeción
1S-GULVGuía para línea
12SRET-338CAMCable de 3/8'
6NUDO-38FJGNudo forjado 3/8'
2CUELLO-38-HDGCuello 3/8'
1TRY-ACC-SLIDER(Opcional) Carro de Seguridad para Instalador.
1SYS-USA7B(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

CantidadModelo Descripción
1TG45ABElectrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1S610Registro plástico.
3TGCR11Conector de Ojo
2TGAB18Conector para Varilla
1TGBUSG10Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):
CantidadModelo Descripción
1TGTDPCPunta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1TG45ABElectrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM), brújula y nivel.
1S610Registro plástico chico.
1ANTIOXAerosol para protección de terminales.
3TGCR11Conector de Ojo.
2TGAB18Conector para Varilla.
6TGAC114

Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0



Imágenes de Instalación


LOGO ROHN
