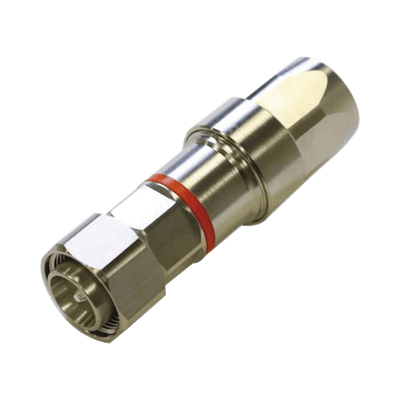

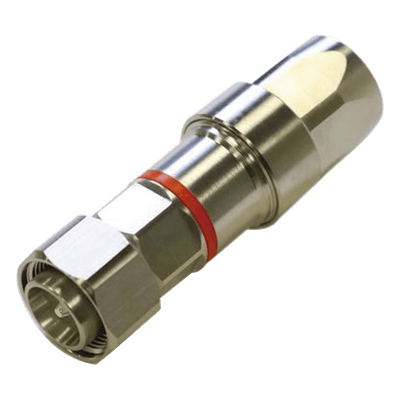

Conector 4.3-10 Macho para cables LP-450A, LDF4-50A, AL4RPV-50 o HL4RPV-50

Conector 4.3-10 Macho para cables LP-450A, LDF4-50A, AL4RPV-50 o HL4RPV-50
Conector 4.3-10 Macho para cables LP-450A, LDF4-50A, AL4RPV-50 o HL4RPV-50

Características

  • Interfaz 4.3-10 Macho para cable LDF4-50A de 1/2 pulgada
  • Frecuencia operativa de 0 a 8800 MHz con VSWR 1.02
  • Potencia máxima de 22.5 kW y 600W promedio @900MHz
  • IMD de tercer orden -116 dBm @910 MHz
  • Protección IP68/IP66 y temperatura -55°C a +85°C
  • ver más

Modelo: L4HM-D

Marca: COMMSCOPE (ANDREW)

Q 668.41

Precio sujeto a cambios.
Solicitar cotización
COMMSCOPE (ANDREW)

Descargas

L4HM-DProductSpecification

Especificaciones

El conector L4HM-D de HELIAX® (ANDREW/Amphenol) es un conector RF recto 4.3-10 macho diseñado específicamente para cables coaxiales LDF4-50A de 1/2 pulgada. Este conector de alta performance ofrece excelentes características eléctricas y mecánicas para aplicaciones críticas en telecomunicaciones, broadcasting y sistemas inalámbricos. Con certificación IP68 para inmersión hasta 1 metro y rango de temperatura extendido, garantiza confiabilidad en las condiciones más exigentes.

Características Principales

  • Interfaz 4.3-10 macho para cable LDF4-50A de 1/2 pulgada
  • Amplio rango de frecuencia operativa: 0 - 8800 MHz
  • Alta potencia: 600W promedio @ 900MHz y 22.5kW pico máximo
  • Excelente performance de IMD: -116 dBm @ 910 MHz
  • Protección ambiental IP68 (inmersión 1m) e IP66 (chorro de agua)
  • Contacto interno plateado y contacto exterior trimetal
  • Baja pérdida de inserción: coeficiente típico 0.05
  • Alta efectividad de blindaje: -110 dB

Detalles Técnicos

Especificaciones

  • Impedancia: 50 ohm (cable y conector)
  • VSWR: 1.02 @ 45-1000MHz, 1.025 @ 1000-2700MHz, 1.065 @ 2700-3800MHz, 1.106 @ 3800-6000MHz
  • Pérdida de retorno: 40.09dB @ 45-1000MHz, 38.17dB @ 1000-2700MHz, 30.04dB @ 2700-3800MHz, 25.96dB @ 3800-6000MHz
  • Resistencia contacto interno: máximo 1 mOhm
  • Resistencia contacto exterior: máximo 1 mOhm
  • Resistencia de aislamiento: mínimo 5000 MOhm
  • Voltaje prueba DC: 2500 V
  • Voltaje RF operativo máximo: 884 Vrms

Interfaces y Conectividad

  • Tipo de interfaz: 4.3-10 Macho
  • Método fijación contacto interno: Captivado
  • Método fijación contacto exterior: Abrazadera
  • Compatibilidad cable: LDF4-50A, AL4RPV-50, HL4RPV-50
  • Acabado contacto interno: Plata
  • Acabado contacto exterior: Trimetal
  • Estilo del cuerpo: Recto
  • Ángulo de montaje: Recto
