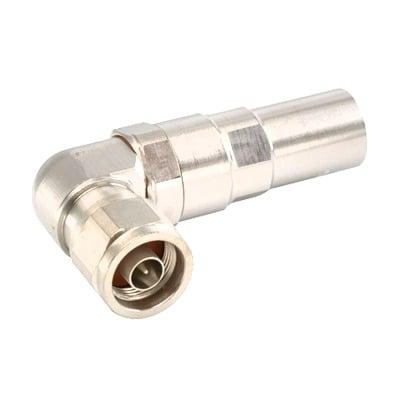

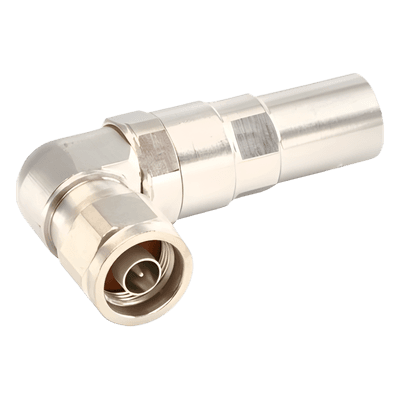

Conector N Macho en ángulo recto para LDF4-50A

Conector N Macho en ángulo recto para LDF4-50A

Características

  • Conector N Macho 90° para cable LDF4-50A 1/2"
  • Frecuencia operativa 0-8800 MHz con VSWR 1.02
  • Potencia máxima 10 kW y promedio 0.6 kW @ 900 MHz
  • Temperatura operativa -55°C a +85°C
  • Certificación IP68 para inmersión hasta 1 metro
  • ver más

Modelo: L4NR-PS

Marca: COMMSCOPE (ANDREW)

Q 823.39

Precio sujeto a cambios.
Solicitar cotización
COMMSCOPE (ANDREW)

Descargas

Hoja_tecnicaInstalacion

Equipos Relacionados

Cable coaxial Heliax de 1/2", cobre corrugado, blindado, 50 Ohms
ANDREW / COMMSCOPELDF4-50A

Cable coaxial Heliax de 1/2", cobre corrugado, blindado, 50 Ohms

Q 220.28
Ver producto
Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)
RF INDUSTRIES,LTDRFU-500

Conector UHF Macho (PL-259) para cables LP-400, RG-8/U, RG-8U-SYS, 8237, 8267, 8268, 9913, CTN-400, 7810, 8214, 7810A, RFLASH-1113, LMR-400, Plata (Concha-Níquel)/ Plata/ D.A.P. (Fibra Sintética)

Q 70.35
Ver producto
( Venta x Metro ) Cable con blindaje de malla trenzada de cobre 97%, aislamiento de polietilleno espumado.
VIAKONRG-8U-SYS

( Venta x Metro ) Cable con blindaje de malla trenzada de cobre 97%, aislamiento de polietilleno espumado.

Q 43.77
Ver producto
Antena móvil VHF Con Montaje Magnético y Conector Mini UHF Macho, 148-174 MHz
HUSTLERRUM-150M

Antena móvil VHF Con Montaje Magnético y Conector Mini UHF Macho, 148-174 MHz

Q 608.92
Ver producto
Carrete de 305 m, Cable Coaxial Tipo RG-8 LMR400 de Baja pérdida, 50 Ohms
Times MicrowaveLMR-400/1000

Carrete de 305 m, Cable Coaxial Tipo RG-8 LMR400 de Baja pérdida, 50 Ohms

Q 29,230.47
Ver producto
Batería Ni-MH, 1800 mAh Para PRO5150/ 5550/ 5350/ 7150/ 7350/ 7550/ 9150/ HT750/ 1250/ GP324/ 328/ 340/ MTX-950
TXPROTX-HNN-9008

Batería Ni-MH, 1800 mAh Para PRO5150/ 5550/ 5350/ 7150/ 7350/ 7550/ 9150/ HT750/ 1250/ GP324/ 328/ 340/ MTX-950

Q 433.86
Ver producto
Conector N macho para cable LDF4-50A, LP-450A
ANDREW / COMMSCOPEL4TNM-PSA

Conector N macho para cable LDF4-50A, LP-450A

Q 596.98
Ver producto
Conector de Bornes de 1/2" a Cable de Calibre 4 a 1/0 (AWG).
TOTAL GROUNDTG-CR11

Conector de Bornes de 1/2" a Cable de Calibre 4 a 1/0 (AWG).

Q 154.45
Ver producto
Metro de Cable Coaxial Flexible RG-8 LMR400 de Baja pérdida, 50 Ohms
Times MicrowaveLMR-400

Metro de Cable Coaxial Flexible RG-8 LMR400 de Baja pérdida, 50 Ohms

Q 95.68
Ver producto
Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado
CAMESASRET318CAM

Cable de Retenida 7 Hilos , Resistencia 600 kg, Diámetro 1/8" (Metro). Acero Galvanizado

Q 8.31
Ver producto
Kit de radio AF5XHD con antena NP2GEN3 de 34 dBi , Frecuencia (4.9-6.2 GHz), incluye jumper, ideal para distancias de hasta 50km
NetPointAF-NP2-KIT

Kit de radio AF5XHD con antena NP2GEN3 de 34 dBi , Frecuencia (4.9-6.2 GHz), incluye jumper, ideal para distancias de hasta 50km

SOLICITAR COTIZACIÓN
Ver producto

Especificaciones

El conector L4NR-PS de ANDREW (Amphenol) es un conector tipo N macho en ángulo recto con tecnología Positive Stop™ diseñado específicamente para cable coaxial HELIAX® LDF4-50A de 1/2 pulgada. Este conector de alta performance está optimizado para aplicaciones de telecomunicaciones inalámbricas, offering excelentes características eléctricas y mecánicas con un rango de frecuencia extendido de 0 a 8800 MHz y capacidad para manejar potencias pico de hasta 10 kW.

Características Principales

  • Tecnología Positive Stop™ para instalación precisa y consistente
  • Ángulo recto para aplicaciones donde el espacio es limitado
  • Rango de frecuencia extendido: 0-8800 MHz
  • Alta potencia: 10 kW pico y 0.6 kW promedio @ 900 MHz
  • Excelente performance de IMD: -116 dBm @ 910 MHz
  • Placa trimetal en contacto exterior y plata en contacto interior
  • Certificaciones IP68 (inmersión) e IP66 (chorro de agua)
  • Temperatura de operación: -55°C a +85°C
  • Compatibilidad completa con cable LDF4-50A de 1/2 pulgada

Detalles Técnicos

Especificaciones

  • Impedancia: 50 ohm
  • Pérdida de inserción: 0.05√freq (GHz)
  • Resistencia contacto interior: máximo 2 mOhm
  • Resistencia contacto exterior: máximo 0.3 mOhm
  • Resistencia de aislamiento: mínimo 5000 MOhm
  • Voltaje DC prueba: 2000 V
  • Voltaje RF máximo: 707 Vrms
  • Efectividad de blindaje: -110 dB
  • Durabilidad interfaz: 500 ciclos
  • Peso neto: 133.1 g (0.293 lb)

Interfaces y Conectividad

  • Interface: N Male
  • Cable compatible: LDF4-50A 1/2 inch
  • Método fijación contacto interior: Captivated
  • Método fijación contacto exterior: Self-flare
  • Ángulo de montaje: Right angle
  • No presurizable
  • Acoplamiento proof torque: 4.52 N-m
  • Fuerza tensión retención: 889.64 N (200 lbf)
  • Torque retención: 5.42 N-m (47.998 in lb)
