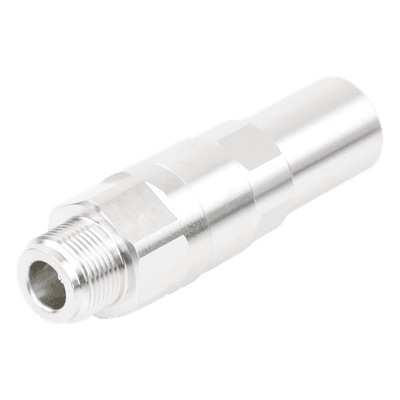

Conector N Hembra para LDF4-50A, LP-450

Características

Conector N hembra para cables Heliax
Diseño de cuerpo recto eficiente
Ángulo de montaje straight estándar
Construcción robusta y duradera
Rango de frecuencia 0-8800 MHz
Impedancia 50 ohm para RF
ver más

Modelo: L4TNF-PSA

Marca: ANDREW / COMMSCOPE

Q 595.36

Precio sujeto a cambios.

Solicitar cotización

Descargas

Hoja técnica Instalación

Equipos Relacionados

ANDREW / COMMSCOPE241-0881

Kit de aterrizaje Estándar para cable de 1/2". Longitud del conductor 24"

Q 461.70

Ver producto

SAMLEXSAM-800-12

Inversor de Corriente (CD-CA) Potencia Nominal 800 W, Ent:12 Vcc, Sal:115 Vca 60 Hz

Q 2,383.21

Ver producto

ASTRONSS-18

Fuente de Poder Conmutada Astron | Salidas:13.8V, 18A máx

Q 3,626.54

Ver producto

EPCOM POWERLINESYS-RG59-CT

Pinzas para Plegar Conectores en Cables Coaxiales RG-58/U, RG-59 o RG-8/X con Cavidades de 0.068", 0.213" o 0.256".

Q 193.50

Ver producto

TXPROTX-EHM

Micrófono - audífono de solapa ajustable al oído para TC-500/ 518/ 600/ 610/ 700 y radios GP300/ PRO2150/ P110/ GP350/ SP-10/ PRO3150/ EP450/ EP350/ MAG ONE/ R2 / DEP250

Q 121.89

Ver producto

SAMLEXSEC-1230UL

Cargador de Baterías de Plomo Ácido 12 Volts, 30 A / Bancos de 250 a 350 Ah

Q 5,414.96

Ver producto

LINKEDPRO BY EPCOMTC-6

Conector RJ45 para Cable UTP Categoría 6

Q 3.99

Ver producto

ANDREW / COMMSCOPEL4TNM-PSA

Conector N macho para cable LDF4-50A, LP-450A

Q 603.14

Ver producto

WILSONPRO / WEBOOST952-310

Jumper Coaxial con Cable Wilson-400 | Conector N Macho en los Extremos | 3.05 Metros (10 Pies) de Longitud.

Q 491.73

Ver producto

SYSCOMSD-4306

ANTENA YAGI DE 6 ELEMENTOS UHF

Q 1,731.62

Ver producto

ANDREW / COMMSCOPEF1-PNF

Conector tipo N hembra para FSJ1-50A

Q 204.90

Ver producto

TELEWAVE, INCANTC-482

Juego de Dos Abrazaderas Dobles para Mástiles de 3.8 a 8.9 cm, con Separación entre centros de 12 cm.

Q 7,835.42

Ver producto

Especificaciones

Características Principales

Tipo N hembra conector para cables Heliax
Diseño de cuerpo recto para instalación eficiente
Soporta ángulo de montaje straight estándar
Construcción robusta para durabilidad prolongada
Optimizado para aplicaciones de radiofrecuencia

Especificaciones Generales

Tipo: N Hembra
Cuerpo: Recto
Serie: HELIAX® | Positive Stop™
Ángulo de montaje: Straight
Impedancia del conector: 50 ohm
Frecuencia de operación: 0 – 8800 MHz
Impedancia del cable: 50 ohm
Tercer orden IMD: -116 dBm @ 910 MHz
Prueba de IMD: Dos portadores +43 dBm
Tensión de operación RF: 707.00 V (vrms)

Especificaciones Eléctricas

Tensión de prueba DC: 2000 V
Resistencia contacto exterior: 0.30 mOhm (máx.)
Resistencia contacto interior: 2.00 mOhm (máx.)
Resistencia de aislamiento: 5000 MOhm (mín.)
Potencia promedio: 0.6 kW @ 900 MHz
Potencia pico: 10.00 kW (máx.)
Pérdida de inserción: 0.05 dB (típico)
Efectividad de blindaje: -130 dB
Código HS: 854420 (Cables coaxiales y otros conductores eléctricos coaxiales)

Especificaciones Mecánicas

Método de sujeción contacto exterior: Anillo abocardador
Método de sujeción contacto interior: Captivo
Recubrimiento contacto exterior: Trimetal
Recubrimiento contacto interior: Plata
Durabilidad de sujeción: 25 ciclos
Durabilidad de interfaz: 500 ciclos
Método durabilidad interfaz: IEC 61169-16:9.5
Fuerza de retención: 890 N | 200 lbf
Par de retención: 5.42 N-m | 48.00 in lb
Fuerza de inserción: 66.72 N | 15.00 lbf
Método fuerza inserción: MIL-C-39012C-3.12, 4.6.9
Tamaño nominal: 1/2 in
Diámetro: 22.35 mm | 0.88 in
Longitud: 73.65 mm | 2.90 in
Peso: 88.46 g | 0.20 lb

Especificaciones Ambientales

Temperatura operación: -55 °C a +85 °C (-67 °F a +185 °F)
Profundidad inmersión: 1 m
Prueba inmersión: Mating Unmated
Método prueba inmersión: IEC 60529:2001, IP68
Prueba chorros de agua: Mating Unmated
Método prueba chorros: IEC 60529:2001, IP66
Resistencia humedad: MIL-STD-202F, Método 106F
Choque mecánico: MIL-STD-202, Método 213, Condición I
Choque térmico: MIL-STD-202F, Método 107G, Condición A-1, Temp. baja -55 °C
Vibración: IEC 60068-2-6
Corrosión: MIL-STD-1344A, Método 1001.1, Condición A

Return Loss/VSWR

50–1000 MHz: VSWR 1.02 | Return Loss 39.00 dB
1010–2200 MHz: VSWR 1.03 | Return Loss 37.00 dB
2210–3000 MHz: VSWR 1.05 | Return Loss 33.00 dB
3010–4000 MHz: VSWR 1.07 | Return Loss 29.00 dB
4010–6000 MHz: VSWR 1.12 | Return Loss 25.00 dB

Cumplimiento Regulatorio

RoHS: 2011/65/EU Cumple por Exención
China RoHS: SJ/T 11364-2006 Por encima del Valor Máximo de Concentración (MCV)
ISO 9001:2008: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad
