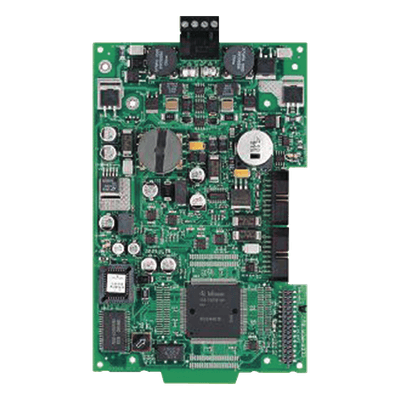

Módulo de Control de Lazo SLC / 159 Detectores y 159 Módulos / FlashScan y CLIP / Par Trenzado 12 AWG hasta 3,810 m (12,500 ft)
Características
- Expansión plug-and-play de un lazo SLC en paneles Onyx
- Soporte dual FlashScan y protocolo CLIP para compatibilidad heredada
- Hasta 318 dispositivos direccionables por lazo en operación
- Cableado con par trenzado 12 AWG hasta 3,810 m (12,500 ft)
- Instalación interna en gabinete junto a la CPU del panel
- Certificaciones UL, ULC, FM, CSFM y MEA para cumplimiento normativo
- ver más
Modelo: LCM-320
Marca: NOTIFIER
Equipos Relacionados

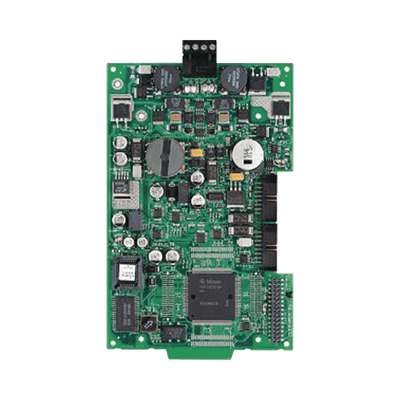

El LCM-320 es un módulo de control de lazo diseñado para integrarse dentro del gabinete de los paneles de detección de incendio inteligentes y direccionables de la serie Onyx, específicamente los modelos NFS-3030 y NFS2-3030. Su función principal es añadir un circuito de línea de señalización (SLC) que permite la conexión de dispositivos direccionables en configuraciones de gran escala. El módulo admite hasta 159 detectores y 159 módulos por lazo, ofreciendo una capacidad total de 318 dispositivos. Es compatible con la tecnología FlashScan para comunicación rápida y eficiente, así como con dispositivos en protocolo CLIP, facilitando la integración con infraestructuras existentes. El cableado se realiza mediante par trenzado 12 AWG con un alcance máximo de 3,810 m (12,500 ft) por lazo. Su instalación es de tipo plug-and-play dentro del gabinete del panel, operando en conjunto con la CPU. Para habilitar lazos adicionales, requiere el módulo expansor LEM-320 (no incluido). Cada panel NFS-3030/NFS2-3030 admite hasta cinco módulos LCM-320.
Características Generales
- Añade un circuito de línea de señalización (SLC) al panel NFS-3030/NFS2-3030 de la serie Onyx
- Admite hasta 159 detectores y 159 módulos direccionables por lazo SLC
- Compatible con tecnología FlashScan y con dispositivos en protocolo CLIP
- Cableado de par trenzado 12 AWG hasta 3,810 m (12,500 ft) por lazo
- Instalación tipo plug-and-play; hasta 5 módulos LCM-320 por panel NFS-3030/NFS2-3030
- Listado UL, ULC, FM, CSFM y MEA
Desempeño
- Capacidad por lazo: 159 detectores + 159 módulos direccionables
- Tecnología: FlashScan y protocolo CLIP
- Alcance máximo por lazo: 3,810 m (12,500 ft)
- Tipo de cableado: Par trenzado 12 AWG
- Máximo de módulos por panel: 5 unidades LCM-320
Físicas y Eléctricas
- Instalación: Montaje interno en gabinete del panel junto a la CPU
- Compatibilidad: Paneles NFS-3030 y NFS2-3030 de la serie Onyx
- Expansión: Requiere módulo LEM-320 (no incluido) para lazos adicionales
Contenido del Paquete
- Módulo de control de lazo LCM-320
