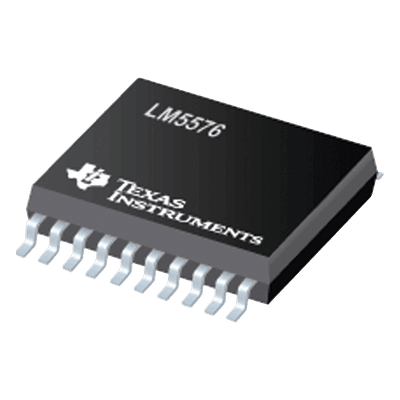

Convertidor DC-DC / Entrada 6V-75V / Salida 3A / Frecuencia 50-500kHz / HTSSOP-20
Características
- Arquitectura de modo de corriente emulado para regulación precisa
- Pad térmico expuesto para disipación eficiente de calor
- Protección integral contra sobrecorriente y cortocircuito
- Apagado térmico automático a 165°C o 180°C según calidad
- Cumplimiento AEC-Q100 para entornos automotrices exigentes
- Frecuencia de conmutación ajustable para optimizar diseño
- ver más
Modelo: LM5576MH/NOPB
Marca: SYSCOM
Q 401.48
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Este convertidor DC-DC ofrece un rango de entrada extenso de 6V a 75V con capacidad de entregar hasta 3A de corriente de salida continua. Su arquitectura de modo de corriente emulada garantiza una regulación superior frente a variaciones de carga y línea. El empaque HTSSOP-20 incorpora un pad térmico expuesto que facilita la disipación de calor en aplicaciones de alta densidad de potencia. Diseñado para cumplir con el estándar AEC-Q100, es ideal para sistemas automotrices y entornos industriales donde la confiabilidad es crítica.
Características principales
- Rango de voltaje de entrada: 6V a 75V
- Corriente de salida continua máxima: 3A
- Frecuencia de conmutación ajustable: 50kHz a 500kHz
- Empaque HTSSOP-20 con pad térmico expuesto
- Arquitectura de modo de corriente emulado
- Protecciones integradas: limitación de corriente, cortocircuito y apagado térmico
- Cumplimiento AEC-Q100 para aplicaciones automotrices
Especificaciones eléctricas
Voltaje de entrada
6V a 75V
Corriente de salida máxima
3A (continua)
Resistencia MOSFET (Q0)
170mΩ a 380mΩ
Resistencia MOSFET (Q1)
170mΩ a 340mΩ
Referencia de feedback (Q0)
1.225V ±1.65%
Referencia de feedback (Q1)
1.225V ±1.5%
Corriente de límite cíclico (Q0)
3.6A a 5.5A
Corriente de límite cíclico (Q1)
3.6A a 5.1A
Apagado térmico (Q0)
180°C
Apagado térmico (Q1)
165°C
Frecuencia de conmutación
50kHz a 500kHz (ajustable)
Empaque
HTSSOP-20 con pad térmico expuesto
Cumplimiento automotriz
AEC-Q100
