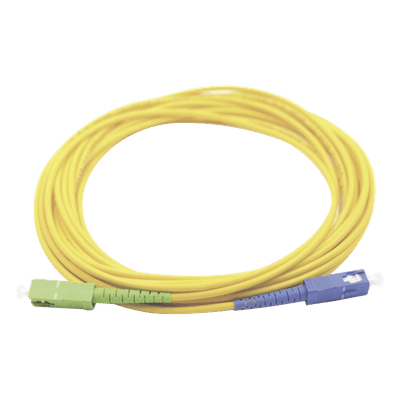

Jumper de Fibra Óptica Monomodo SC/UPC-SC/APC Simplex, Color Amarillo 3 Metros (9.84 Pies)
Características
- Conector SC/UPC a SC/APC para conectividad eficaz
- Longitud de cable optimizada de 3 metros
- Fibra monomodo soporta OS1/OS2 para alto rendimiento
- Revestimiento de PVC asegura durabilidad y protección
- Atenuación @1310 nm: 0.35 dB/km (antes del cable)
- Atenuación @1550 nm: 0.21 dB/km (antes del cable)
- ver más
Modelo: LP-FO-SCU-SCA-03
Marca: LINKEDPRO BY EPCOM
Q 51.90
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Características Principales
- Conector SC/UPC a SC/APC para conectividad eficaz
- Longitud de cable optimizada de 3 metros
- Fibra monomodo soporta OS1/OS2 para alto rendimiento
- Revestimiento de PVC asegura durabilidad y protección
- Óptimo para instalaciones profesionales de fibra óptica
Especificaciones de Fibra
- Tipo de fibra: Monomodo (OS1/OS2)
- Atenuación @1310 nm: ≤0.35 dB/km (antes del cable), ≤0.40 dB/km (después del cable)
- Atenuación @1550 nm: ≤0.21 dB/km (antes del cable), ≤0.30 dB/km (después del cable)
- Dispersión coeficiente @1310 nm: ≤3.5ps/nm·km
- Dispersión coeficiente @1550 nm: ≤18ps/nm·km
- Longitud de onda de dispersión cero: 1300~1322 nm
- Pendiente de dispersión cero: ≤0.091ps/nm²·km
- Longitud de onda de corte del cable (λcc): ≤1260 nm
Especificaciones Mecánicas
- Pérdida por microcurvatura: ≤0.05 dB (1 vuelta; Φ16 mm @1550 nm)
- Pérdida por microcurvatura: ≤0.05 dB (100 vueltas; Φ25 mm @1310 nm)
- Pérdida por microcurvatura: ≤0.05 dB (100 vueltas; Φ25 mm @1550 nm)
- Pérdida por microcurvatura: ≤0.05 dB (100 vueltas; Φ30 mm @1625 nm)
- Diámetro del campo modal @1310 nm: 8.8±0.4µm
- Diámetro del revestimiento: 125±1.0µm
- No circularidad del revestimiento: ≤1.0%
- Error de concéntrico núcleo/revestimiento: ≤0.6µm
- Esfuerzo de prueba: ≥1.05%
Especificaciones de Conector
- Pérdida de inserción: ≤0.3dB
- Pérdida de retorno: ≥60dB (SC-APC), ≥50dB (SC-UPC)
- Intercambiabilidad: ≤0.2dB
- Repetibilidad: ≤0.2dB
- Prueba de vibración: <0.10dB (10-60Hz, 1.5 mm amplitud)
- Prueba de caída: <0.10dB (Altura: 1.5 mm, 8 veces)
- Resistencia a la tracción: <0.10dB (68.6N, 10 min)
- Durabilidad: <0.20dB (>500 veces)
- Prueba de alta temperatura: <0.20dB (+85 ºC, 168 horas)
- Prueba de baja temperatura: <0.20dB (-40 ºC, 168 horas)
Características del Cable
- Número de fibras: 1 núcleo
- Diámetro de fibra: 250µm±5µm
- Revestimiento: Color natural
- Material del revestimiento: PVC
- Color del buffer ajustado: Blanco (u opcional según solicitud)
- Material del miembro de refuerzo: Aramida
- Color del miembro de refuerzo: Amarillo
- Diámetro del miembro de refuerzo: 2.0±0.05 mm
- Material de la chaqueta exterior: LSZH o PVC
- Color de la chaqueta: Amarillo
Estándares de Cumplimiento
- ISO 9001:2008 - Sistema de gestión de calidad
- IEC 60794-1 - Cables de fibra óptica, especificación genérica y métodos de prueba mecánica
