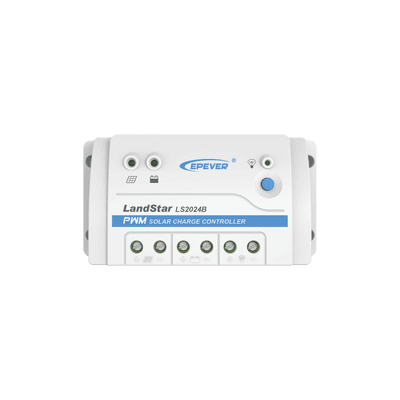

Controlador Solar de Carga y Descarga PWM 12/24V 20A, Parámetros Configurables

Equipos Relacionados

Especificaciones

Controladores de carga LS-B

La serie LandStar-B es una serie de controladores de carga PWM, diseñados para trabajar en una amplia gama de aplicaciones FV aisladas de la red, cuenta con un voltaje de operación de 12 o 24 Vcc, en tres distintas capacidades de carga: 10, 20 y 30 A.

Gracias a su puerto de comunicación, esta serie cuenta con la función de programar los parámetros de carga de acuerdo al tipo de batería que se vaya a utilizar en la instalación, programar distintos modos de operación de carga para crear horarios de operación o simplemente automatizar el encendido/apagado de alguna carga.

Para configurar parámetros de carga se requiere un monitor o el cable de comunicación EPEVER:

MT-50 Monitor remoto para controladores EPEVER.
CC-USB-485-150U Cable de comunicación para controladores EPEVER.

Características principales

Tecnología PWM.
LEDs indicadores: FV, Batería, Carga.
Puerto de comunicación RS-485.
Carga PWM de 3 etapas: Bulk, Boost/Equalize, Float.
Compensación de temperatura de batería.
Estadísticas de energía.
Múltiples modos de control de carga.
Protocolo de comunicación Modbus.
Terminales con certificación UL y VDE.
Componentes de alta calidad (ST, IR, Infineon).

Características Físicas y Eléctricas

Voltaje nominal: 12/24 Vcc con detección automática.
Corriente de carga: 20 A
Corriente de descarga: 20 A
Tipo de batería: Gel, Sellada, Inundada, Programable.
Rango de voltaje de trabajo: 8-32V
Voltaje máximo de circuito abierto PV: 50V
Autoconsumo: ≤8.4mA/12V; ≤7.8mA/24V
Caída de voltaje en circuito de carga: ≤0.28V
Caída de voltaje en circuito de descarga: ≤0.20V
Coeficiente de compensación de temperatura: -3mV/℃/2V (default)
Temperatura ambiente de trabajo: -35℃ a +50℃
Humedad relativa: ≤95% (N.C.)
Protección IP: IP30
Polaridad: Común positivo
Dimensiones de montaje: 147x50mm
Tamaño de agujero de montaje: Φ4.3
Terminal: 10mm²
Peso: 0.3 kg
Dimensiones: 159.6 x 81.4 x 47.8 mm

Protecciones

Cortocircuito arreglo FV.
Sobrecarga.
Cortocircuito salida de carga.
Polaridad inversa arreglo FV.
Polaridad inversa batería.
Sobrecalentamiento.
Error de voltaje nominal.

Categorias

Categorias

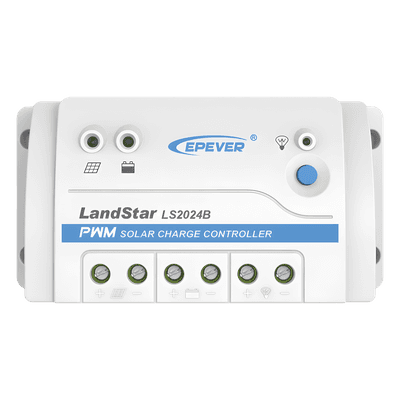

Controlador Solar de Carga y Descarga PWM 12/24V 20A, Parámetros Configurables
