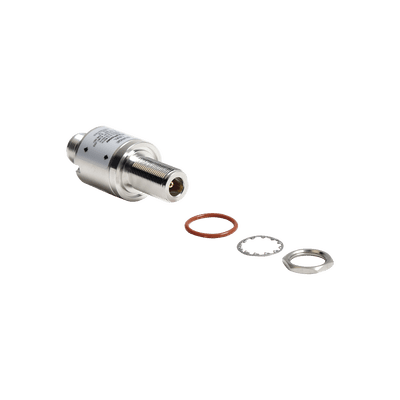

Protector RF Coaxial Con Filtro Pasa Altas Para 1.8 - 3.8 GHz y 4.2 - 6.0 GHz Con Conectores N Hembra

Protector RF Coaxial Con Filtro Pasa Altas Para 1.8 - 3.8 GHz y 4.2 - 6.0 GHz Con Conectores N Hembra
Protector RF Coaxial Con Filtro Pasa Altas Para 1.8 - 3.8 GHz y 4.2 - 6.0 GHz Con Conectores N Hembra

Modelo: LSXL

Marca: POLYPHASER

Q 2,682.89

Precio sujeto a cambios.
Solicitar cotización
POLYPHASER

Descargas

LSXL_Dibujo_y_EspecificacionesLSXL_PRODUCT_INFORMATION

Especificaciones

Características Principales

  • Diseño ultra compacto y patentado
  • Camino RF bloqueado de DC
  • Máximo rendimiento RF
  • Ancho de banda ultra amplio
  • Mínima energía de paso
  • Capaz de múltiples descargas
  • Vivienda completamente a prueba de intemperie
  • Sin tubos de gas que reemplazar
  • Mantenimiento libre
  • Garantía de 10 años

Especificaciones Ambientales

  • Vivienda a prueba de intemperie IP65
  • Prueba de intrusión de lluvia
  • Temperatura de almacenamiento y operación: -40ºC a +85ºC
  • Vibración: 1G @ 5Hz a 100Hz
  • Humedad: 0 a 100% condensante

Especificaciones Técnicas

  • Rango de frecuencia: 1800-3800 MHz y 4200-6000 MHz
  • Conectores: N Hembra
  • Potencia máxima: 10 Watts
  • Pérdida por inserción: ≤ 0.2 dB
  • Pérdida de retorno: >20 dB
  • Corriente de sobretensión: 20kA, 8x20µS
  • Energía de paso: <10 nJ
Aplicaciones
  • Protección de líneas de alimentación RF de alta potencia
  • Sitios de microondas de baja potencia (2-10 GHz)
  • Sistemas de comunicación inalámbrica
  • Infraestructura de telecomunicaciones
Requerimientos de Instalación
  • Conexión a tierra de baja impedancia (baja R y baja L)
  • Interconexión con tierra de torre y tierra de alimentación
  • Uso de correa de cobre de superficie amplia
  • Radio mínimo de curvatura de 8' (203.2mm) en correas
  • Cable de tierra de 6AWG si es menor a 12 pulgadas
Opciones de Montaje
  • Montaje con bracket BFN/BFD (no incluye hardware)
  • Montaje con terminal N (TLN) o Din (TLD)
  • Montaje con correa de cobre (CS112-25) con hardware 9100-0413

Recomendaciones de Seguridad

  • La unidad debe conectarse a un sistema de tierra de baja impedancia
  • La conexión a tierra debe interconectarse con la torre y tierra de alimentación
  • Minimizar la inductancia en conexiones a tierra
  • Evitar curvas bruscas en las correas de cobre
  • Usar superficie amplia de cobre para mejor drenaje de sobretensión

Accesorios Recomendados

  • Paneles de entrada de tierra de punto único
  • Kits de conexión a tierra de blindaje de cable
  • Kits de montaje en torre
  • Kits de protección contra intemperie
  • Cable de conexión a tierra Uni-Kit
