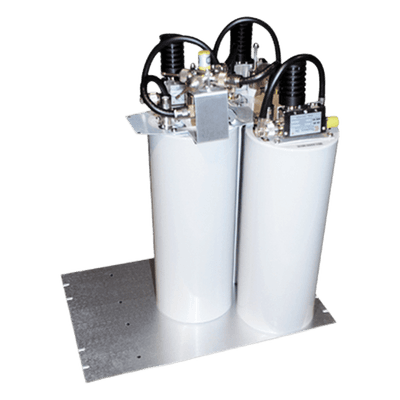

Combinador de RF para Rack 19" / 851-869 MHz / 3 Canales / 500 kHz Separación / 100 W / N Hembras / 6" (15.2 cm) Diámetro
Características
- Aislamiento TX-TX ≥80 dB para operación sin interferencias
- Pérdida de inserción ≤3.2 dB optimiza eficiencia energética
- Supresión de 2ª armónica 90 dB para señales limpias
- Operación extrema -30°C a +60°C para entornos hostiles
- Panel rack 19" con conectores N hembra para integración directa
- Impedancia 50 ohm con VSWR 1.25:1 para adaptación perfecta
- ver más
Modelo: M106-860-3TP
Marca: TELEWAVE, INC
Q 189,753.68
Precio sujeto a cambios.
Descargas
Equipos Relacionados
Combinador de RF Multicanal para Infraestructura Crítica
Este combinador en panel para rack 19' permite la agregación de tres canales en la banda de 851-869 MHz con una separación mínima de 500 kHz entre canales. Diseñado para aplicaciones de radiofrecuencia profesional, integra resonadores de 6' (15.2 cm) de diámetro en configuración de 1/4 de onda que garantizan un rendimiento estable y predecible. Su construcción robusta soporta hasta 100 W de potencia por canal con pérdidas controladas, resultando ideal para sistemas de comunicación land mobile radio (LMR), redes trunking y despliegues de infraestructura crítica donde la confiabilidad y el aislamiento entre canales son prioritarios.
Características Principales
- Aislamiento entre canales TX-TX ≥80 dB para operación simultánea sin interferencias cruzadas
- Pérdida de inserción ≤3.2 dB @ 500 kHz separación, optimizando la eficiencia del sistema
- Supresión de segunda armónica de 90 dB típica para emisiones limpias y cumplimiento normativo
- Rango de temperatura operativa -30°C a +60°C para despliegues en entornos extremos
- Montaje estándar en rack 19' con conectores N hembra para integración directa en infraestructura existente
- Impedancia 50 ohm con VSWR de entrada 1.25:1 típico para adaptación óptima con equipos estándar
Especificaciones Técnicas
Rango de Frecuencia
851 - 869 MHz
Número de Canales
3 canales (6' / 15.2 cm diámetro, 1/4 de onda)
Separación entre Canales
500 kHz (mínimo)
Potencia de Entrada Máxima
100 W por canal
Impedancia / VSWR Entrada
50 ohm / 1.25:1 (típica)
Pérdida por Inserción
2 dB @ 1 MHz; 3.2 dB @ 500 kHz
Aislamiento TX-TX
≥80 dB (mínimo)
Aislamiento Antena-TX
≥65 dB (mínimo)
Supresión 2ª Armónica
90 dB (típica)
Temperatura de Operación
-30°C a +60°C
Montaje / Conectores
Rack 19' / N hembra
Dimensiones Panel (A x A x F)
31 x 48.3 x 43.2 cm (12.2 x 19 x 17 pulgadas)
Peso
34 kg (75 lb) - configuración 5 canales
Disponibilidad
Modelo para entrega inmediata
