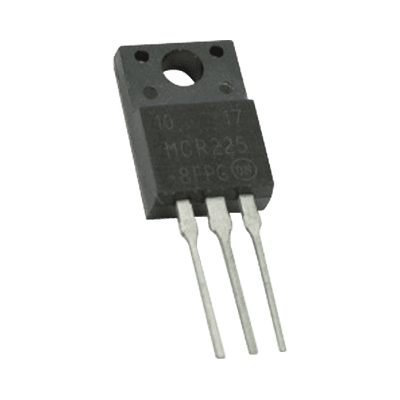

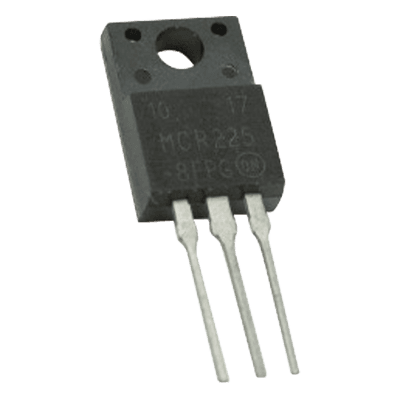

Transistor Diodo SCR de 25 Amper, 20 Watt para Fuentes ASTRON Convencionales RS-12A y RS-20A.

Características técnicas

• Corriente nominal: 25 Amperios
• Potencia: 20 Watt
• Tipo: SCR (Silicon Controlled Rectifier)
• Aplicación: Fuentes de alimentación ASTRON convencionales
• Voltaje de bloqueo directo (VDRM): 600V
• Voltaje de bloqueo inverso (VRRM): 600V
• Corriente de compuerta para disparo (IGT): 30mA
• Corriente de mantenimiento (IH): 60mA
• Voltaje de compuerta para disparo (VGT): 1.5V

Compatibilidad

• Fuente RS-12A: Compatible para mantenimiento y reparación
• Fuente RS-20A: Compatible para mantenimiento y reparación
• Uso: Reemplazo directo de componentes originales
• Equivalente original: Reemplazo para SCR original en fuentes ASTRON
• Intercambiabilidad: Compatible pin-to-pin con componentes originales

Componente de reemplazo directo para fuentes de alimentación ASTRON convencionales modelo RS-12A y RS-20A. Diseñado para aplicaciones de control de potencia en circuitos de regulación y rectificación controlada.

Recomendado para técnicos e integradores que realizan mantenimiento y reparación de equipos de comunicaciones y sistemas de alimentación existentes. Compatibilidad verificada con especificaciones originales de fabricante.

Consideraciones técnicas: Para operación óptima, asegurar adecuada disipación térmica mediante heatsink apropiado. Verificar polaridad de compuerta durante instalación. El SCR requiere corriente de compuerta mínima de 30mA para activación confiable. Mantener dV/dt por debajo de 50V/µs para evitar disparo no intencional.

Parámetros críticos: Corriente de mantenimiento (IH) de 60mA asegura que el SCR permanezca en estado ON una vez activado. Voltaje directo en estado ON de 1.7V @ 25A determina las pérdidas de potencia en operación.
