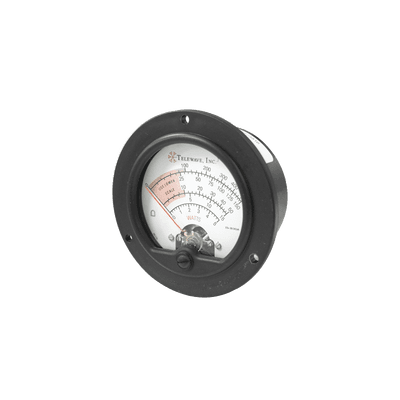

Carátula de Reemplazo para Wattmetro / 20 a 1000 MHz / 5 a 500 W / 50 Ω / Conectores N-Hembra
Características
- Medidor triplet de 20 µA de alta precisión
- Cinco escalas de medición integradas
- Tercio inferior rojo para indicación de seguridad
- Interruptor de rango de potencia RF
- Alta exactitud en rangos inferiores de potencia
- Coupler direccional dual con 25 dB de directividad
- ver más
Modelo: ME-001
Marca: TELEWAVE, INC
Q 7,867.42
Precio sujeto a cambios.
Descargas
Equipos Relacionados

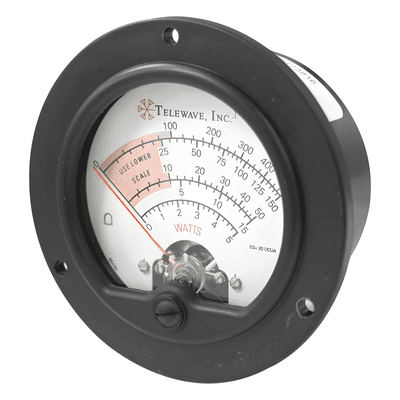

Esta carátula de reemplazo está diseñada para wattmetros modelo 44A/44AP, integrando un medidor triplet de 20 µA que ofrece lecturas precisas en cinco escalas de medición seleccionables. El tercio inferior de la escala presenta indicación en rojo para alertar sobre condiciones de operación críticas. Incluye interruptor de rango de potencia RF que permite adaptar la medición a diferentes niveles de señal, con especial optimización para alta exactitud en rangos inferiores. El coupler direccional dual incorporado proporciona 25 dB de directividad para mediciones confiables de potencia directa y reflejada.
Características Principales
- ▸Medidor triplet de 20 µA de precisión para lecturas estables
- ▸Cinco escalas de medición integradas: 5, 15, 50, 150 y 500 watts
- ▸Tercio inferior rojo para indicación visual de seguridad
- ▸Interruptor de rango de potencia RF para versatilidad operativa
- ▸Alta exactitud en rangos inferiores de potencia
- ▸Coupler direccional dual con 25 dB de directividad
Especificaciones Técnicas
Frecuencia
20 a 1000 MHz
Precisión
±6% (20 a 150 MHz con curva de corrección)
Rangos de Potencia
5, 15, 50, 150 y 500 watts
Impedancia
50 ohms nominal
VSWR
Máximo 1.1
Pérdida de Inserción
Máximo 0.1 dB
Puerto de Muestreo RF
-40 dB ±2 dB (modelo 44AP)
Conectores Estándar
QC tipo N-hembra
Conectores Opcionales
UHF, BNC, TNC, 7-16 DIN M/F
Caja
Funda metálica resistente
Correa
Cuero para transporte
Dimensiones (Al × An × Pr)
6.625 × 4 × 3.25 in
16.83 × 10.16 × 8.26 cm
16.83 × 10.16 × 8.26 cm
